化學氣相沉積(CVD)工藝異丙醇檢測儀應用背景：

在半導體濕法清洗干燥工藝中，異丙醇(IPA)是一種常用的有機溶劑。它具有易揮發、易燃的特性，其閃點較低，一般在12℃左右，爆炸極限范圍為2.0% - 12.7%(體積分?jǐn)?shù))。在工藝過程中，異丙醇可能會因?yàn)樵O(shè)備泄漏、操作不當?shù)仍驌]發到空氣中，形成可燃性蒸汽混合物。若這些混合物達到爆炸極限，遇到點火源就會引發爆炸或火災，嚴重威脅人員安全、設備正常運行以及產品質量。所以，使用專用的氣體檢測儀進行實時監測十分必要，它能及時發現異丙醇泄漏，避免事故的發生。

濕法清洗干燥工藝IPA核心風險場景：

1.干燥階段濃度失衡：IPA 蒸汽干燥時，濃度過低(<80% VOL)會導致晶圓干燥不徹底、產生水痕;濃度過高(>95% VOL)易形成過飽和蒸汽，冷凝后污染晶圓表面，同時增加爆炸風險。

2.儲存與輸送泄漏：IPA 儲罐、輸送管路(PP 材質)因閥門老化、接頭松動泄漏，蒸汽在車間積聚，達到爆炸極限后遇靜電(如清洗設備電機火花)易引發爆炸，且高濃度蒸汽(≥1000ppm)會刺激操作人員呼吸道。

3.清洗后殘留超標：清洗槽內 IPA 未徹底漂洗(殘留≥50ppm)，會與后續光刻膠發生化學反應，導致光刻圖形畸變，影響芯片電路精度。

4.高溫環境檢測偏差：干燥階段 IPA 蒸汽加熱至 60℃-80℃，普通檢測儀易因高溫導致傳感器漂移，無法精準捕捉濃度變化。

化學氣相沉積(CVD)工藝異丙醇檢測儀布設方案

1.IPA儲存與輸送環節

儲罐區：在 2 個 500L IPA 儲罐頂部(氣相空間)各安裝 1 臺固定式檢測儀，采樣口朝向安全閥;儲罐間門口安裝 1 臺防爆型檢測儀，監測區域泄漏濃度，聯動防爆排風系統(風量≥1000m3/h)。

輸送管路：沿 IPA 輸送主管路(從儲罐至清洗設備)每 10 米安裝 1 臺固定式檢測儀，接頭、閥門處加密至每 5 米 1 臺，采用抱箍式安裝(緊貼管路外壁)，泄漏時通過管路溫度變化輔助定位漏點。

2.清洗與干燥工藝環節

清洗槽：在每個濕法清洗槽上方(距槽口 30cm)安裝 1 臺固定式檢測儀，監測清洗過程中 IPA 揮發濃度，濃度≥1000ppm 時啟動局部排風;清洗后用便攜式檢測儀抽檢晶圓殘留，每批次抽檢 3-5 片。

干燥腔室：在 IPA 蒸汽發生器出口管路安裝 1 臺 檢測儀，實時傳輸濃度數據至干燥設備控制系統;腔室頂部安裝 1 臺復合型檢測儀(同時檢測 IPA 與氧氣)，氧氣濃度≤19.5% VOL 時預警缺氧風險(IPA 蒸汽擠占空氣)。

相關產品推薦

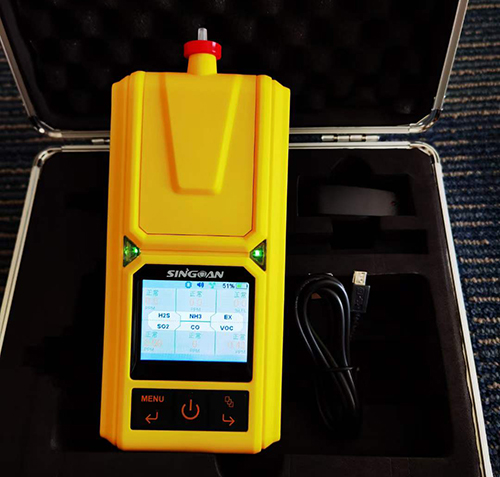

SGA-606系列便攜式異丙醇檢測儀?

?特點優勢?：該檢測儀集成無線傳輸技術相結合，專門針對多氣體檢測需求的客戶所研發生產的一款手持便攜、本安防爆、監測報警、智慧物聯為一體的手持式多合一氣體探測器設備;產品可根據客戶需求個性化定制1-6種氣體進行組合，氣體不限、量程不限、檢測原理不限;現場濃度達到國家規定的安全限值后，會自動發出聲光振三種報警方式進行提示。還可通過深國安物聯網平臺，實時在電腦端或手機APP端查看數據，設置郵件、短信、微信消息推送等功能，讓您更加便捷高效地管理目標氣體。

?適用場景?：適用于半導體濕法清洗干燥工藝中各個崗位的異丙醇檢測，如清洗設備附近、干燥區域等，操作人員可以手持檢測儀對不同位置進行檢測，及時發現泄漏點。

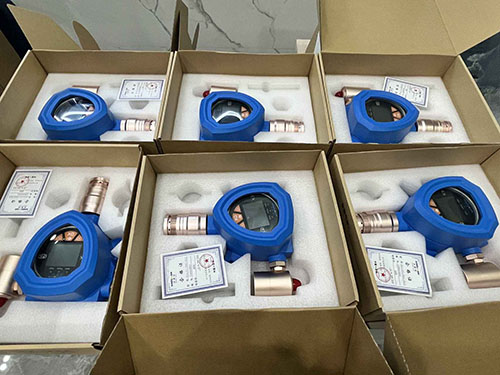

SGA-501系列固定式異丙醇檢測儀?

?特點優勢?：該檢測儀采用采用工業級鋁合金防爆外殼，堅固耐用;2.4英寸超大屏幕，完美顯示目標氣體、濃度、單位、指示燈工作狀態等各項參數;中英文、繁體，操作界面，適合所有人群;強大聲光報警功能，三級報警點自由設置，當氣體濃度超標時，自動發出85dB以上的報警聲響。它具有自動校準、故障自診斷等功能，減少了人工維護的工作量。同時，可以通過有線或無線方式將檢測數據傳輸?shù)奖O(jiān)控中心，實現遠程監控和管理。其防爆性能符合相關標準，能在危險環境中安全使用。

?適用場景?：適合安裝在半導體濕法清洗干燥工藝的關鍵區域，如異丙醇儲存間、清洗設備集中區域等，進行長期、連續的異丙醇濃度監測，為工藝安全提供實時保障。
