行業背景：

在半導體電鍍工藝(如銅電鍍、鎳電鍍)中，氧氣(O?)的存在是影響鍍層質量與工藝穩定性的關鍵隱患，電鍍槽內若混入氧氣，會導致金屬離子在晶圓表面氧化形成氧化物雜質，造成鍍層針孔、色差、附著力下降等缺陷，直接影響芯片電學性能;同時，部分電鍍工藝(如酸性鍍銅)需在惰性氣體(氮氣)保護下進行，氧氣泄漏會破壞惰性氛圍，增加工藝成本。針對這一需求，O2氧氣檢測儀通過實時監測電鍍槽及周邊環境的氧濃度，構建 “精準檢測 - 智能預警 - 自動調控” 的防護體系，為電鍍工藝保駕護航。

在半導體電鍍工藝中，車間高溫高濕環境(溫度 5℃-40℃、濕度 60%-80%，部分清洗工序濕度達 90% 以上)易導致普通氧氣檢測儀出現檢測漂移、傳感器失效等問題，而電鍍槽內低氧監測(≤50ppm)與人員安全防護又對檢測穩定性要求極高。深國安研發一種半導體電鍍工藝專用抗溫濕度O2氧氣檢測儀(報警器)，通過專項溫濕度補償技術與防腐蝕結構設計，在惡劣環境下仍能保持精準檢測，成為工藝質量與人員安全的核心保障。

半導體電鍍工藝氧氣檢測儀(報警器)布設方案

1.?電鍍槽附近?

?原因?：電鍍槽是氧氣濃度變化的關鍵區域，電鍍液的氧化反應與氧氣濃度密切相關。在電鍍槽附近布設氧氣檢測儀(報警器)，可以實時監測電鍍過程中氧氣濃度的變化，及時發現因氧氣濃度異常導致的電鍍質量問題，如電鍍層氧化、色澤不均等。

?布設要點?：距離電鍍槽邊緣一定距離(一般建議1 - 2米)，避免電鍍液飛濺對檢測儀造成損壞;安裝高度根據電鍍槽的高度和操作人員的視線高度確定，一般離地面1.5 - 2米，方便觀察。

2.?通風口處?

?原因?：通風口是電鍍車間空氣流通的關鍵部位，氧氣濃度會隨著空氣的流動而發生變化。在通風口處布設O2氧氣檢測儀，可以監測車間內空氣的交換情況以及氧氣濃度的整體變化趨勢，判斷通風系統是否正常工作。

?布設要點?：根據通風口的類型(如進風口、排風口)和風向進行布設。在進風口處布設O2氧氣檢測儀，可以監測進入車間的空氣中的氧氣濃度;在排風口處布設檢測儀，可以監測排出車間的空氣中的氧氣濃度。安裝時要避免通風口的強風直接吹向檢測儀，影響檢測精度。

3.?人員密集區域?

?原因?：半導體電鍍車間通常有一定數量的人員操作，人員密集區域的氧氣濃度直接關系到操作人員的生命安全。當氧氣濃度過低時，可能導致人員缺氧窒息;當氧氣濃度過高且存在易燃易爆氣體時，可能引發爆炸事故。在人員密集區域布設檢測儀，可以及時發出報警信息，保障人員的安全撤離。

?布設要點?：選擇人員經?；顒忧乙暰€良好的區域進行布設，如操作間、休息區等。安裝高度要便于人員觀察，一般離地面1.5 - 1.8米。

4.與其他系統的集成

?與通風系統集成?：將氧氣檢測儀與電鍍車間的通風系統進行集成，當檢測到氧氣濃度超出安全范圍時，自動調節通風系統的風量和風向，增加或減少空氣的流通，以維持車間內氧氣濃度的穩定。例如，當氧氣濃度過高時，加大排風量，將多余的氧氣排出車間;當氧氣濃度過低時，增加進風量，補充新鮮空氣。

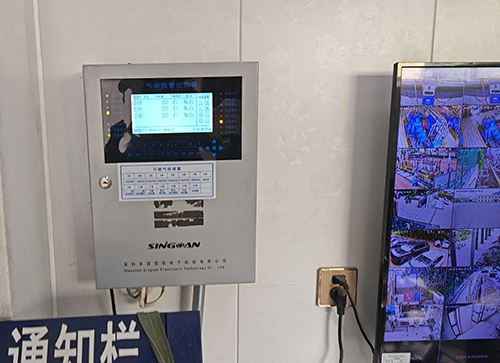

?與報警系統集成?：將氧氣檢測儀與車間的報警系統連接，當氧氣濃度達到預設的報警閾值時，及時發出聲光報警信號，提醒操作人員采取相應的措施。報警系統可以設置不同的報警級別，如一級報警(預警)、二級報警(危險)，根據不同的報警級別采取不同的應對措施。

?與數據采集和監控系統集成?：將氧氣檢測儀采集到的數據傳輸?shù)綌?shù)據采集和監控系統中，實現對氧氣濃度的實時監測、數據存儲和分析。通過數據分析，可以了解氧氣濃度的變化規律，預測可能出現的安全問題，為工藝優化和安全管理提供依據。

推薦產品

深國安SGA-500氧氣檢測儀(報警器)非常適合半導體電鍍工藝的布設需求。它具有高精度(檢測精度可達±3%VOL)、快速響應(響應時間短于30秒)、防爆設計、耐腐蝕等特點，并且支持數據記錄與傳輸功能，方便與各種系統進行集成。

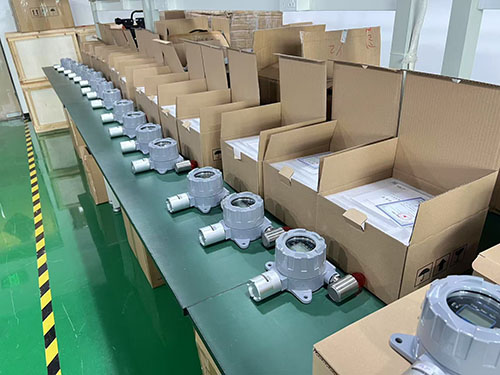

SGA-500系列氧氣檢測儀(報警器)采用工業級鋁合金防爆外殼，堅固耐用;2.4英寸超大屏幕，完美顯示目標氣體、濃度、單位、指示燈工作狀態等各項參數;中英文、繁體，操作界面，適合所有人群;強大聲光報警功能，三級報警點自由設置，當氣體濃度超標時，自動發出85dB以上的報警聲響。同時支持一鍵消音;強大的數據存儲功能，客戶可通過有線或無線連接，將數據打印或?qū)С?國外原裝進口芯片，精度高、穩定性強、誤差率低;多種信號傳輸，兼容90%以上廠家的氣體報警控制器、PLC、DCS、DDC等上位機系統。
