voc檢測儀使用手冊

1、voc檢測儀使用手冊概述

    本系列點型voc檢測儀，采用擴散方式，實時將監測點處的氣體濃度信號變換為電量信號，該信號經過放大、AD采樣、溫度補償，再由CPU經過智能計算后，對測量結果進行處理，如果測量值超過報警濃度設定值則發出報警信號。

    本系列點型voc檢測儀技術先進、性能卓越、穩定性高、可輸出4-20mA和RS485信號、安裝維護方便，極大的滿足了工業現場安全監測對設備高可靠性的要求，廣泛應用于室內化學制品車間（化工廠、藥廠）、化學制品及藥品倉庫、電纜及化妝品工廠、食品廠、酒廠、面包制品車間、實驗室、研究所等各類場所。

2、voc檢測儀產品特點

    ■ 現場氣體濃度液晶顯示；

    ■ 高精度、長壽命的進口傳感器；

    ■ 強大的軟件設置支持,滿足客戶1-50000之間的任意量程和所有氣體檢測需求;

    ■ 可通過遙控器，免開蓋對檢測儀進行報警點調整、零點調整和目標點標定；

    ■ 適用于幾十種氣體檢測，且可顯示氣體名稱；

    ■ 氣體單位名稱PPM、%LEL、%VOL；

    ■ 在全量程范圍內任意設置上、下限報警點；

    ■ 可同時輸出RS485信號和4～20mA電流信號；

    ■ 2組常開無源觸點輸出，用于控制風機或電磁閥的交流接觸器，同時可加配聲光報警器；

    ■ 精湛的電路設計、純SMT元件貼片工藝,使得產品性能穩定；

    ■ 巧妙的結構設計，安裝極為簡便；

3、voc檢測儀技術參數

工作電壓：24VDC；

檢測氣體：氧氣、可燃性氣體、有毒有害氣體；

檢測原理：催化燃燒、半導體、電化學、紅外、PID ；

測量范圍：1～50000；

分辨率    ：0.01、0.1、1；

精　　度：±3%FS（常規）；

重 復 性：±1.0%；

線性誤差：±1.0%；

響應時間：≤30秒；

恢復時間：≤40秒；

最大功耗：≤1.2W ；

輸出信號：RS485，4～20mA（可選）；

控制輸出：2段無源常開觸點，24VDC/1A，選配；

聲光報警：>85dB，選配；

重    量：約1.3Kg；

工作溫度：-20℃～+55℃(特殊要求需定制）；

相對濕度：10%RH～95%RH （非凝露）；

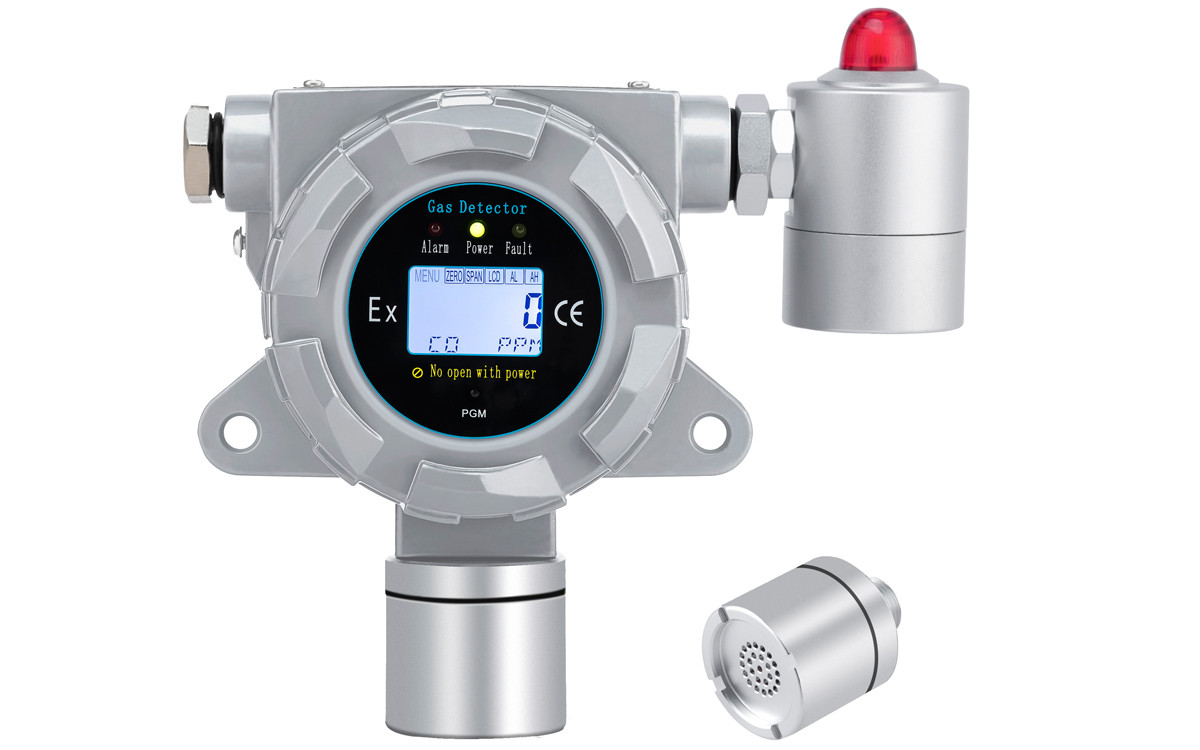

4、voc檢測儀的結構（圖-1，以實物為準）：

    voc檢測儀由防護外殼、主板及傳感器套件組成。

    voc檢測儀的防護外殼主要由檢測儀上蓋、檢測儀主體、傳感器組件、電纜護套、電纜壓緊元件組成， 檢測儀主體與電纜壓緊元件通過螺紋連接。

    傳感器套件由氣敏傳感器，PCB板，連接線組成，傳感器套件用環氧樹脂膠灌封。

5、voc檢測儀的安裝：

    5.1、檢測儀的安裝必須由專業人員進行。

    5.2、監測比重小于空氣的氣體時，宜將檢測儀安裝在距頂棚0.3 米處，監測比重大于空氣的氣體時，宜將檢測儀安裝在距地面0.3 米處。

    5.3、具體環境中檢測儀的監測范圍與很多因素有關，諸如被檢測氣體的種類、檢測環境中的風向、風速等。我們推薦的監測范圍是6×6 平方米。

    5.4、在新建筑內，檢測儀應該在油漆、焊接工作完成后再安裝。

    5.5、不要將檢測儀安裝在距蒸汽、油煙過近的地方。

    5.6、不要將檢測儀浸入水或其它液體中使用。

    5.7、不要在檢測儀附近使用有刺激性氣味的物質如殺蟲劑、油漆、大量的酒以免產生誤報。

    5.8、根據2個檢測儀固定孔的距離，在墻體上適當位置安裝2個M6的膨脹螺絲；用M6立方螺母和平彈墊把檢測儀固定在墻體上。

    5.9、連接電纜：

    參考“氣體檢測儀結構”和“接線端子說明”正確連接電纜，合上檢測儀上蓋, 現場安裝完畢。

    需聯動時，連接開關量端子即可(常開信號）。

    注意：聯動信號最大觸點容量為： (1A/24VDC)，若需帶動大功率設備，請外加控制設備。

6.1 voc檢測儀工作狀態

    通電，檢測儀預熱倒計時，倒計時結束后處于監測狀態，綠色指示燈點亮，檢測儀實時顯示當前氣體濃度并輸出對應濃度的電信號傳送到報警控制單元。當監測區域濃度超過報警設定值，紅色指示燈點亮，濃度超過低段報警值時AL點亮,濃度超過高段報警值A(chǔ)H點亮；當傳感器出現故障時，黃色故障燈點亮。

6.2 voc檢測儀功能菜單選擇/退出

    按下確認鍵進入功能菜單操作，功能標識點亮。通過左移/右移鍵選擇 不同的功能操作，再按下確認鍵則進入相應功能操作。當功能標識點亮，按下確認鍵則退出功能菜單操作。 在功能操作時，濃度仍然會顯示，但不會產生報警動作；若超過20秒沒有按鍵操作，將自動退出功能操作界面。

6.3 voc檢測儀零點校準

    注意：氧氣、二氧化碳等檢測儀不能在空氣中進行零點校準！

按照6.2進入零點校準功能，檢測儀會自動進行零點校準。校準完成后會顯示Good，校準不過則顯示Erro，并顯示下一個功能。 零點校準時，應確保檢測儀工作在純凈的空氣環境。

6.4 voc檢測儀量程校準

     注：此功能是校準功能，不是更改檢測范
