非常感謝您信賴并選購深國安品牌的氣體檢測儀產品。

為讓您更加安全、可靠的使用本品，現將安裝注意事項說明如下：

一、安裝注意事項

1.氣體檢測儀的安裝必須由專業人員進行。

2.檢測比重小于空氣的氣體時，宜將氣體檢測儀安裝在距頂棚0.3 米處，監測比重大于空氣的氣體時，宜將氣體檢測儀安裝在距地面0.3 米處。

3.具體環境中氣體檢測儀的檢測范圍與很多因素有關，諸如被檢測氣體的種類、檢測環境中的風向、風速等。我們推薦的檢測范圍是6×6 平方米；管道長度6 米。

4.在新建筑內，氣體檢測儀應該在油漆、焊接工作完成后再安裝。

5.不要將氣體檢測儀安裝在距蒸汽、油煙過近的地方。

6.不要將氣體檢測儀浸入水或其它液體中使用。

7.根據2個氣體檢測儀固定孔的距離，在墻體上適當位置安裝2個M6的膨脹螺絲；用M6立方螺母和平彈墊把氣體檢測儀固定在墻體上。

8.連接電纜：

  參考“氣體檢測儀的結構”和“接線端子說明”正確連接電纜，合上氣體檢測儀上蓋，現場安裝完畢。需聯動時，連接開關量端子即可(常開信號）。

注意：聯動信號最大觸點容量為： (1A/24VDC)，若需帶動大功率設備，請外加交流接觸器。

9.嚴禁在現場帶電開蓋操作；

10.嚴禁帶電更換傳感器；

11. 氣體檢測儀不要安裝在高溫、高濕的環境中；

12.安裝、調試、設置等操作必須由專業人員進行；

13.超過有效使用期和有故障的傳感器要及時更換；

14.在低于 0℃環境中貯存的氣體檢測儀應在室溫環境中放置2 小時以上方可通電使用。
15.長期不使用的氣體檢測儀，應在通電預熱2 小時后才能正常使用。

16.戶外使用時請上面加裝遮擋物，避免進水或戶外高溫直曬。

二、氣體檢測儀構造

氣體檢測儀由防護外殼、主板及傳感器套件三部分組成。

氣體檢測儀的的防護外殼主要由氣體檢測儀上蓋、氣體檢測儀主體、傳感器組件、電纜護套、電纜壓緊元件組成，氣體檢測儀主體與電纜壓緊元件通過螺紋連接。

傳感器套件由氣體傳感器、PCB板、連接線組成，傳感器套件用環氧樹脂膠灌封而成。

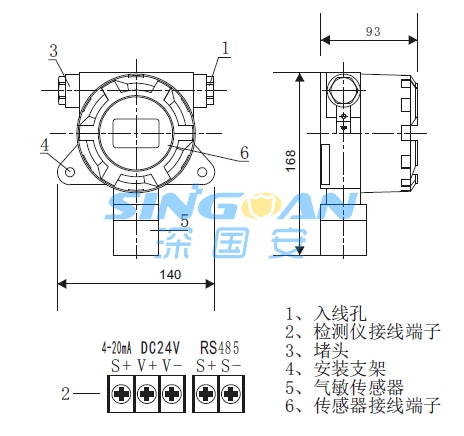

液晶顯示型外部結構

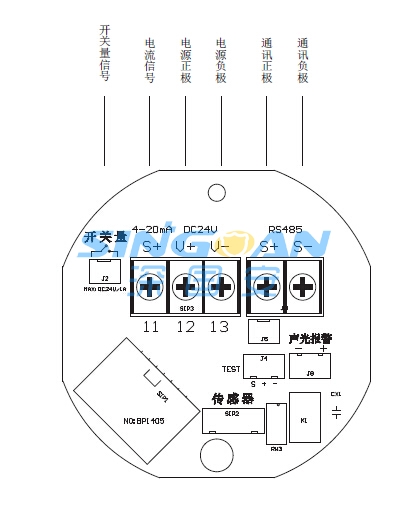

液晶顯示型內部接線圖

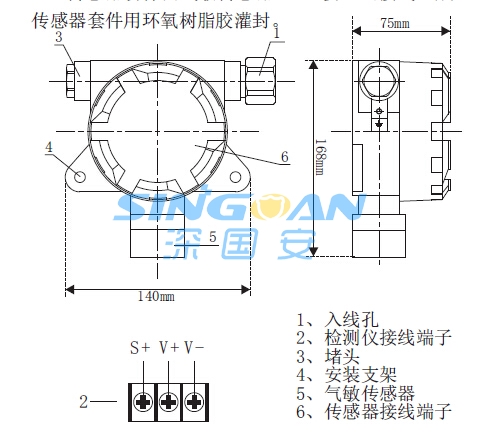

無顯示型外部結構

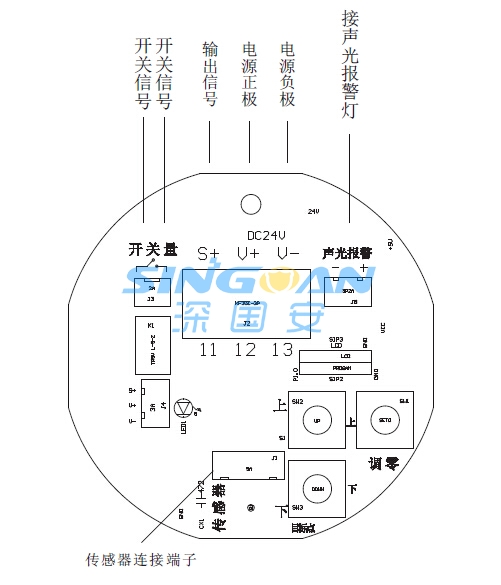

無顯示型內部接線圖

三、安裝實例

以可燃氣體檢測儀為安裝為例?？?/span>燃氣體檢測儀，是一種丈量可燃氣體濃度的儀器，常常裝置在煉油廠、石化廠、廢水處置、化工場、泵站、熱電廠等場所。然而氣體檢測儀在裝置的進程中，須要遵照以下的裝置標準。

   1.可燃氣體檢測儀宜安排在可燃氣體或有毒氣體開釋源的最小頻率風向的優勢側。
   2.可燃氣體檢測儀的無效籠罩程度立體半徑，室內宜為7.5m，室外宜為15m。在無效籠罩面積內，可設一臺檢測器?？扇細怏w檢測儀與開釋源的間隔，室外不宜年夜于2m，室內不宜年夜于1m。
   3.應設置可燃氣體檢測儀的場合，宜采取牢固式;當不具有設置牢固式的前提時，應設置便攜式可燃氣體檢測儀。
   4.可燃氣體跟有毒氣體檢測報警體系宜為絕對自力的儀表體系。
   5.在露天或半露天安排的裝備區內，當檢測點位于開釋源的最小頻率風向的優勢側時，可燃氣體檢測點與開釋源的間隔不宜年夜于15m，有毒氣體檢測點與開釋源的間隔不宜年夜于2m;當檢測點位于開釋源的最小頻率風向的上風側時，可燃氣體檢測點與開釋源的間隔不宜年夜于5m，有毒氣體檢測點與開釋源的間隔宜小于1m。
   6.當可燃氣體開釋源處于封鎖或半封鎖廠房內，每隔15m可設1臺檢測儀，且檢測器距任一開釋源不宜年夜于7.5m?？扇細怏w檢測儀距開釋源不宜年夜于1m。
   7.比氛圍輕的可燃氣體開釋源處于封鎖或半封鎖廠房內，應在開釋源的上方設置檢測器，還應在廠房內最高點易于積聚可燃氣體處設置檢測器。
   8.不在檢測器無效籠罩面積內的下列場合，宜設檢測器：①應用或發生液化烴/或有毒氣體的工藝安裝，儲運設備等可能積累可燃氣體、有毒氣體的坑地及排污溝最低處的空中上。②易于積累甲類氣體、有毒氣體的“逝世角”。
   9.檢測比氛圍重的可燃氣體或有毒氣體的檢測器，其裝置高度應距地坪(或樓地板)0.3∽0.6m。
   10.檢測比氛圍輕的可燃氣體或有毒氣體的檢測器，其裝置高度宜超過開釋源0.5∽2m。
