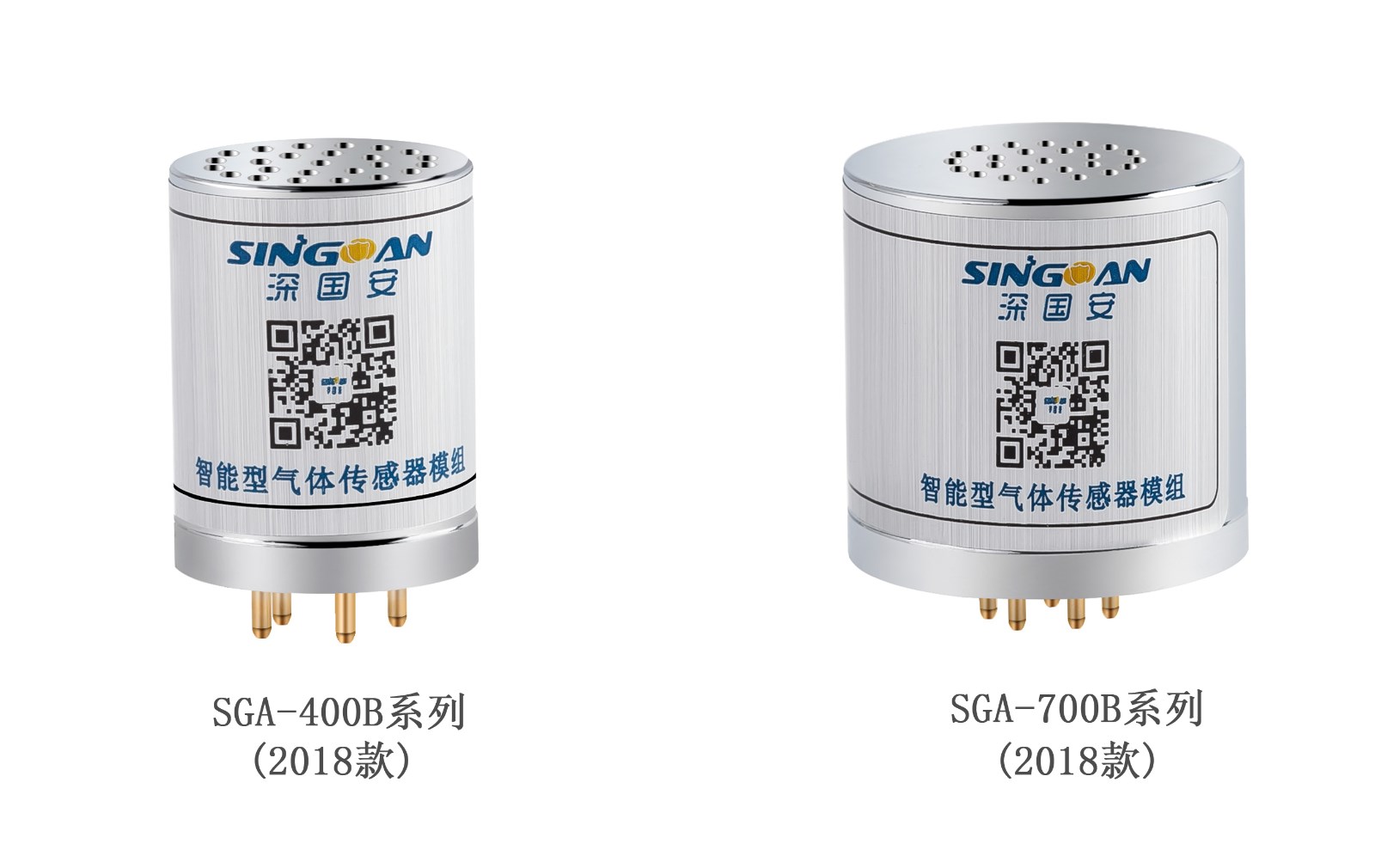

SGA-400B/700B系列

2018款智能型氣體傳感器模組產品介紹

一、產品簡介

SGA-400B/700B系列智能型氣體傳感器模組是深國安電子于2018年推出的一款最新型標準化、模塊化氣體檢測產品；主要為解決氣體檢測種類繁多、各品牌氣體傳感器互不兼容、生產標定復雜、核心元器件更換受限等問題；采用我司生產的SGA-400B/700B系列智能型氣體傳感器后，只需開發一款產品，即可快速響應客戶對不同氣體種類檢測的需求；且生產過程簡化，無需重新標定，大幅度降低企業的研發成本、生產成本，產品品質也立即提升到國際一流水準。

按照產品尺寸和性能特點，為分開SGA-400B系列超微型氣體傳感器模組和SGA-700B系列高精度型氣體傳感器模組；相較于SGA-400A/700A系列（2015款），一是氣室結構做了升級,進氣更加流暢，響應時間更快。二是電路和芯片重新做了優化，精度和穩定性得到了大幅度的提高。三是針腳由原來的7針變成了5針，針腳直徑由1mm升級為1.5mm,針長由3.5mm升級為5.5mm,使得固定更加牢靠，更方便定位和拔插。四是高度在原有31mm的基礎上再次縮小1mm,使體積與功能發揮到了極致。五是增加了腰線設計和表面處理工藝，外觀更加精準、漂亮。詳細參數參照以下列表；

SGA-400B/700B系列智能型氣體傳感器模組的檢測原理為：先將國外原裝進口氣體傳感器進行信號放大、數據處理、智能計算后，再進行全量程三點溫濕度補償。然后再用99.999%純度的標準氣體進行數據校準。因此，體積更小、價格更低、性能更加優良穩定；客戶購買后，無需任何操作，無需再次標定，可直接采集處理后的標準信號（0-5V之間任意電壓和TTL數字信號），上傳到控制主機、PLC、DCS、DDC等系統上；方便快捷、節約成本；SGA-400B/700B系列智能型氣體傳感器模組憑借其良好性能和卓越技術優勢，受到客戶的廣泛信賴和認可；產品廣泛應用于科研、數據采集、氣體監測、過程化控制、物聯網、無人機、工業機器人、網格化大氣環境監測儀、微型空氣質量監測站等領域。

二、產品特點

● 可對應500種可燃、有毒和揮發性氣體；

● 本質安全型電路設計，可帶電熱拔插操作；

● 體積小、重量輕、超智能、標準化、模塊化；

● 兼容紅外、電化學、催化、半導體、PID等不同原理傳感器；
● 自帶溫度補償，出廠精準標定，使用時無需再標定；

● 任何氣體尺寸統一、信號統一、用法統一；

● 多種信號輸出可選（0-5V電壓、4-20mA模擬電流、TTL數字信號），方便客戶使用；

● 免費提供測試測試軟件和通訊協議，方便產品調試對接；

● 可選配專屬標氣罩，由擴散式氣室變成泵吸式氣室；

● 可選配多組信號轉換板，將多個模組信號統一輸出為RS485、RS232和USB數據接口；

● 只需對接一次，即可對應500多種氣體檢測，一勞永逸；

三、產品參數

四、使用注意事項

1.SGA-400B/700B系列智能型氣體傳感器模組設計有5只管腳，采用插拔方式安裝在傳感器插座上，為保證連接可靠，應當選擇使用專用插孔；插孔應當按管腳對應方式布置，插孔應當垂直安裝，焊接牢固；

2.根據用戶的特殊要求，可以不使用管腳拔插方式，而采用外部引線方式，引線型號為ZR-BVR0.75，線長一般不超過150mm；

3.在非防爆場所，可以帶電熱插拔；在有防爆要求的工作現場，安裝前，必須關閉傳感器所連接設備的電源。

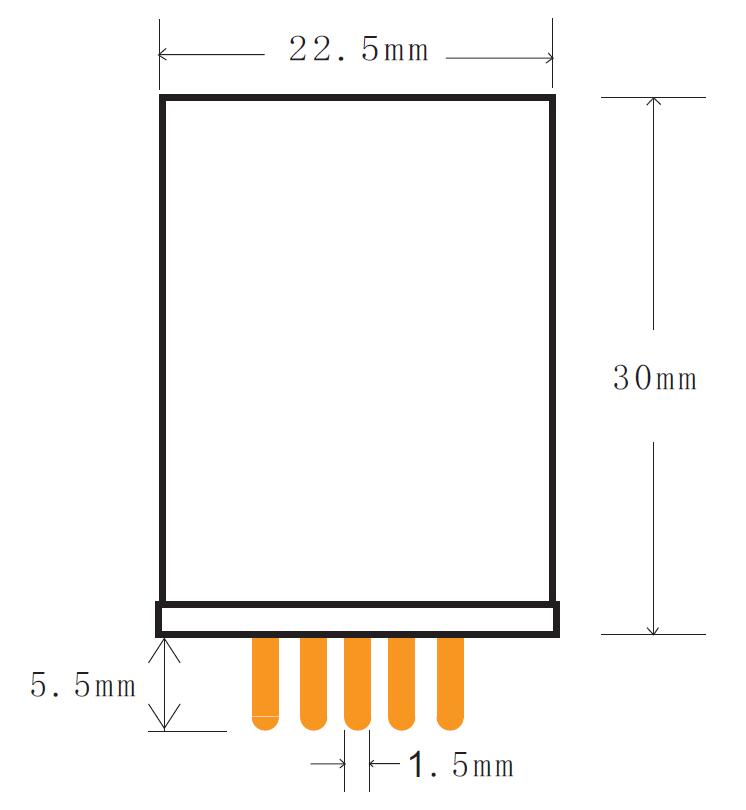

五、產品尺寸圖

                            SGA-400B                                                             SGA-700B

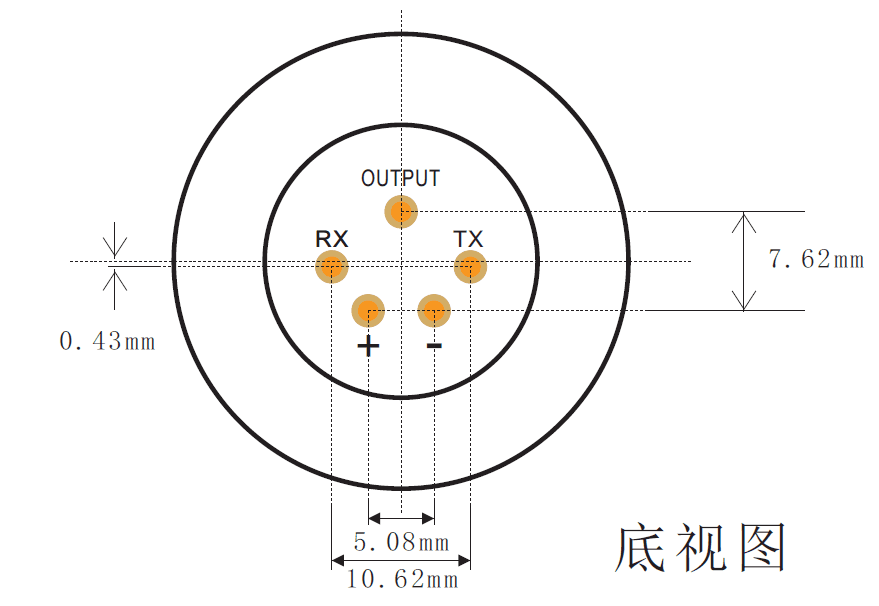

六、針腳定義

七、應用場所

大氣環境監測、無人機、工業機器人、儀表研發、過程化控制、應急設備、氣體變送器、氣體分析儀、煙氣尾氣排放實時監測、物聯網等。

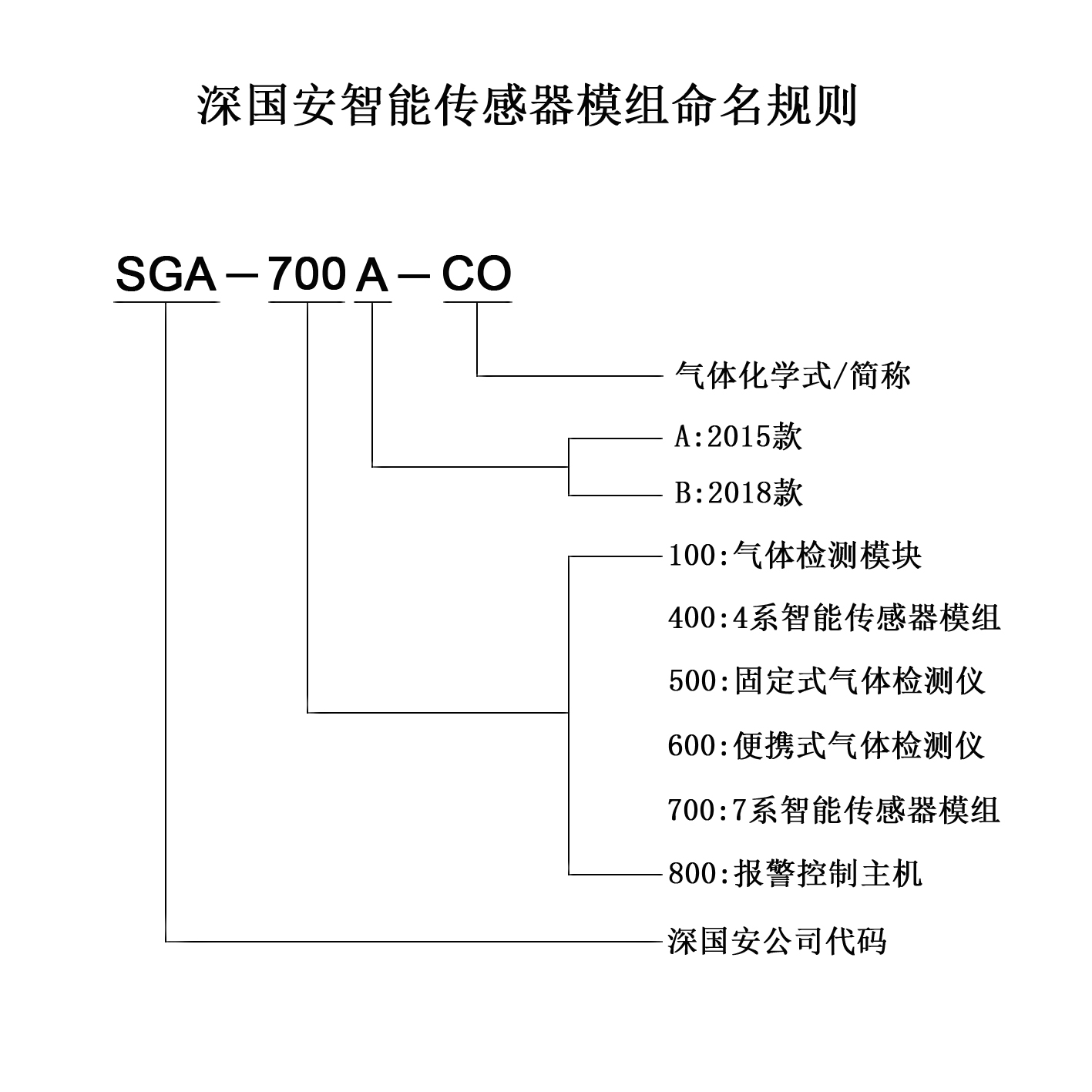

八、智能型氣體傳感器模組命名規則

九、增值服務
