SGA-100系列
可燃及有毒氣體檢測模塊
一、氣體檢測模塊產品簡介
SGA-100系列氣體檢測模塊是一款專門針對空氣中存在的可燃及有毒氣體進行24小時在線監測的標準化、模塊化產品；是深國安電子運用十多年氣體探測器生產經驗，采用國外原裝進口氣體傳感器，通過32位微處理器和24位數據采集器后，再進行全量程進行溫濕度補償，然后再用99.999%純度的標準氣體進行校準之后的產品；SGA-100系列氣體檢測模塊可直接輸出4- 20mA模擬電流信號或R S 4 8 5數字信號；因此，客戶購買后，無需二次開發，無需再次校準，可直接采集標準信號，進行數據傳輸、在線監測等工作；產品使用簡單，氣體檢測精度，廣泛適用于各類有氣體檢測需求的行業客戶；

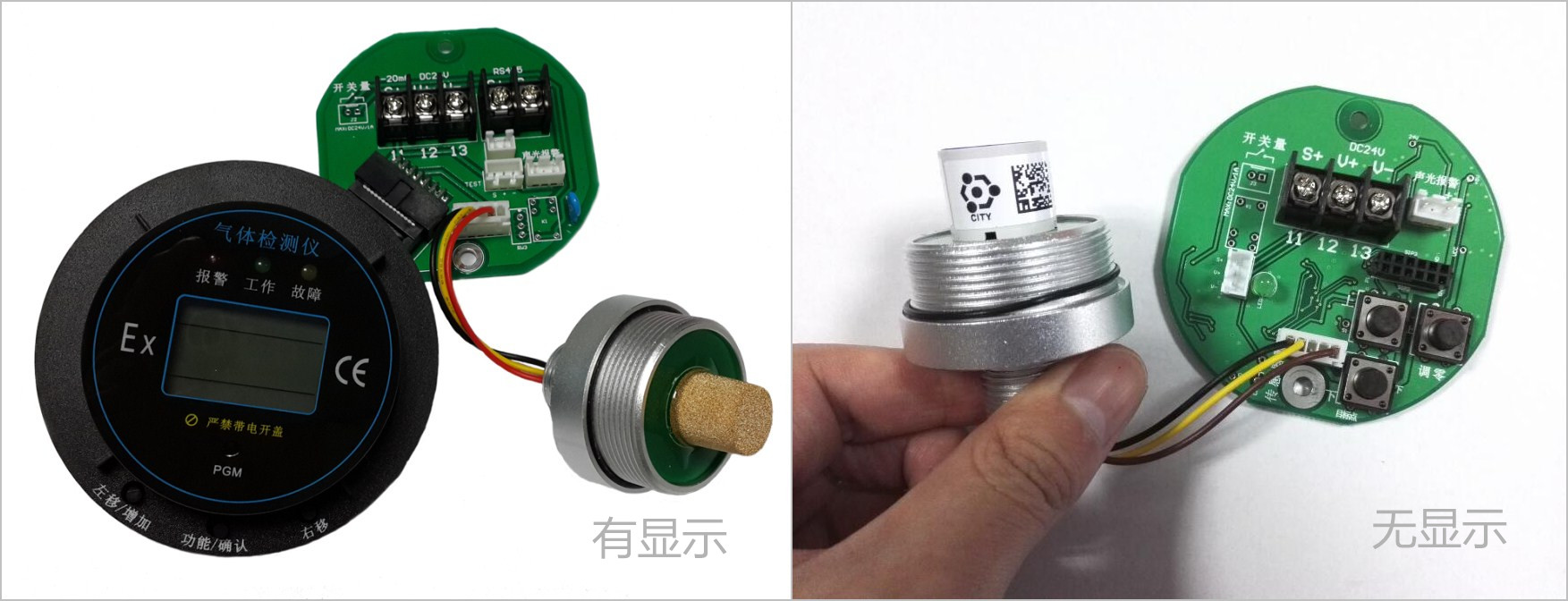

SGA-100系列氣體檢測模塊按有無顯示和信號輸出的不同，共分為SGA-100A系列液晶顯示型RS485信號輸出氣體檢測儀、SGA-100B系列液晶顯示型4-20mA信號輸出氣體檢測儀、SGA-100E系列無顯示型RS485信號輸出氣體檢測儀和SGA-100F系列無顯示型4-20mA信號輸出氣體檢測儀；還可根據客戶的實際需要，選配不同的采樣氣室；如自然擴散式氣杯、M45*1.5螺紋口的管道式氣杯、一進一出氣嘴，外接6mm內接4mm氣管的流通式氣杯。
具體區別請參照下面產品參數列表。
SGA-100系列氣體檢測模塊全部采用國線一線品牌氣體傳感器，具體反應靈敏、測量精準、穩定性強、壽命長久等特點；選用品牌包括英國CITY、英國ALPHASENSE、美國HONEYWELL、瑞士MEMBRAPOR、英國DYNANENT、日本NEMOTO、日本FIGARO、美國BASELINE等。
SGA-100系列氣體檢測模塊運用當前國際領先的催化燃燒、電化學、紅外線、PID、半導體和光學波導技術原理，可對100多種可燃和有毒氣體進行檢測；其中包括甲烷、乙烷、丁烷、氫氣、乙炔、氨氣、天然氣、液化石油氣、汽油、柴油、甲醇、乙醇、石腦油、瓦斯、沼氣、航空煤油等上百種可燃?xì)怏w，和常見的一氧化硫、硫化氫、氨氣、氯氣、氫氣、氧氣、臭氧、二氧化硫、二氧化硫、光氣、笑氣、溴氣、苯、VOC、甲醛、乙烯、一氧化氮、二氧化氮、氮?dú)?、氮氧化物、環氧乙烷、丙烷、氟化氫、氯化氫、磷化氫、硒化氫、氰化氫、TDI、吡啶、三氟化硼等有毒氣體。
二、氣體檢測模塊產品特點
●本質安全型電路設計、安全可靠；
●可檢測500多種可燃和有毒氣體，國內最全；
●10多年行業生產經驗，品質有保障；
●內置國外原裝進口氣體傳感器，反應靈敏，測量精準；
●大屏幕液晶顯示，可24小時在線監測，實時顯示氣體濃度；
●三指示燈設計，監測狀態一目了然：工作燈、報警燈、故障燈
●國外原裝進口氣體傳感器，反應速度快、誤差率低、抗干擾能力強；
●32位微處理器+24位采集芯片，可在00.000－99999數值之間任意檢測；
●標準4－20mA模擬電流信號和RS485數字信號可選；
●多種量程單位可選：%LEL、%VOL、PPM、PPB、ug/m3；
●全量程溫濕度補償和數據修正，大大提高了產品的精度度和穩定性；
●可選配1-2組無源觸點信號，方便與風機或電磁閥的控制設備聯動使用；
●可選配一體式蜂鳴器，進行現場聲光報警；
●一年質保，終身售后服務；
三、氣體檢測模塊技術參數
型 號 | SGA-100A/B系列 | SGA-100E/F系列 |
顯示方式 | 液晶顯示 | 無顯示 |
輸出信號 | SGA-100A：四線制RS485 SGA-100B：三線制4-20mA（兩線制可選） SGA-100A/B:RS485和4-20mA雙輸出 | SGA-100E：四線制RS485 SGA-100F：三線制4-20mA（兩線制可選）
|
工作電壓 | DC 24V | DC 24V |
工作溫度 | -20℃～+50℃ （特殊要求可訂制） | -20℃～+50℃ （特殊要求可訂制） |
工作濕度 | 10～95%RH | 10～95%RH |
工作壓力 | 86～106Kpa | 86～106Kpa |
外殼材質 | 鋁合金鑄體(可選) | 鋁合金鑄體(可選) |
尺 寸 | 電路版：75mm×75mm 顯示屏：80 mm×80mm×25mm 電路版與傳感器：標準10cm(可延長至50cm) | 電路版：75mm×75mm 電路版與傳感器：標準10cm(可延長至50cm) |
重 量 | 0.8KG | 0.5KG |
聲光報警 | 支持 | 支持 |
繼 電 器 | 2組1A/24VDC常開無源觸點 (可選常閉型) | 1組1A/24VDC常開無源觸點 (可選常閉型) |
紅外遙控器 | 支持 | 不支持 |
恢復出廠設置 | 支持 | 支持 |
檢測氣體 | 500多種可燃、有毒和揮發性氣體 | |
技術原理 | 電化學、紅外線、催化燃燒、PID、半導體、光學波導等 | |
檢測量程 | 0－1、2、5、10、50、100、100、1000、1000、10000、10000（根據傳感器和技術原理而定） | |
分 辨 率 | 0.001、0.01、0.1、1、2、5（根據傳感器和技術原理而定） | |
單 位 | PPM、%LEL、%VOL、mg/m3、ug/m3 | |
精 確 度 | ≤±3% | |
重 復 性 | ≤±1% | |
線性誤差 | ≤±1% | |
響應時間 | ≤20S （個別氣體有所差異） | |
功 耗 | 電化學：≤1.0W 紅外線：≤1.5W 催化燃燒：≤1.5W PID：≤1.5W 半導體：≤1.5W 光學波導：≤1.5W | |
采氣方式 | 自然擴散式（默認） 管道式（M45*1.5螺紋口）可選 流通式（一進一出氣嘴，接外6mm*內4mm氣管）可選 | |
設計壽命 | 2～5年（根據傳感器而定） | |
設計標準 | GB 50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 | |
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 GB12358-2006 《作業場所環境氣體檢測報警儀 通用技術要求》 GBZ 2.1-2007 《工作場所有害因素職業接觸限值》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | |
四、氣體檢測模塊應用場所
環境監測、煤電公司、過程自動化、物聯網、環保設備、科研院校、樓宇建設、消防報警、污水冶理、垃圾處理廠、儀器公司等

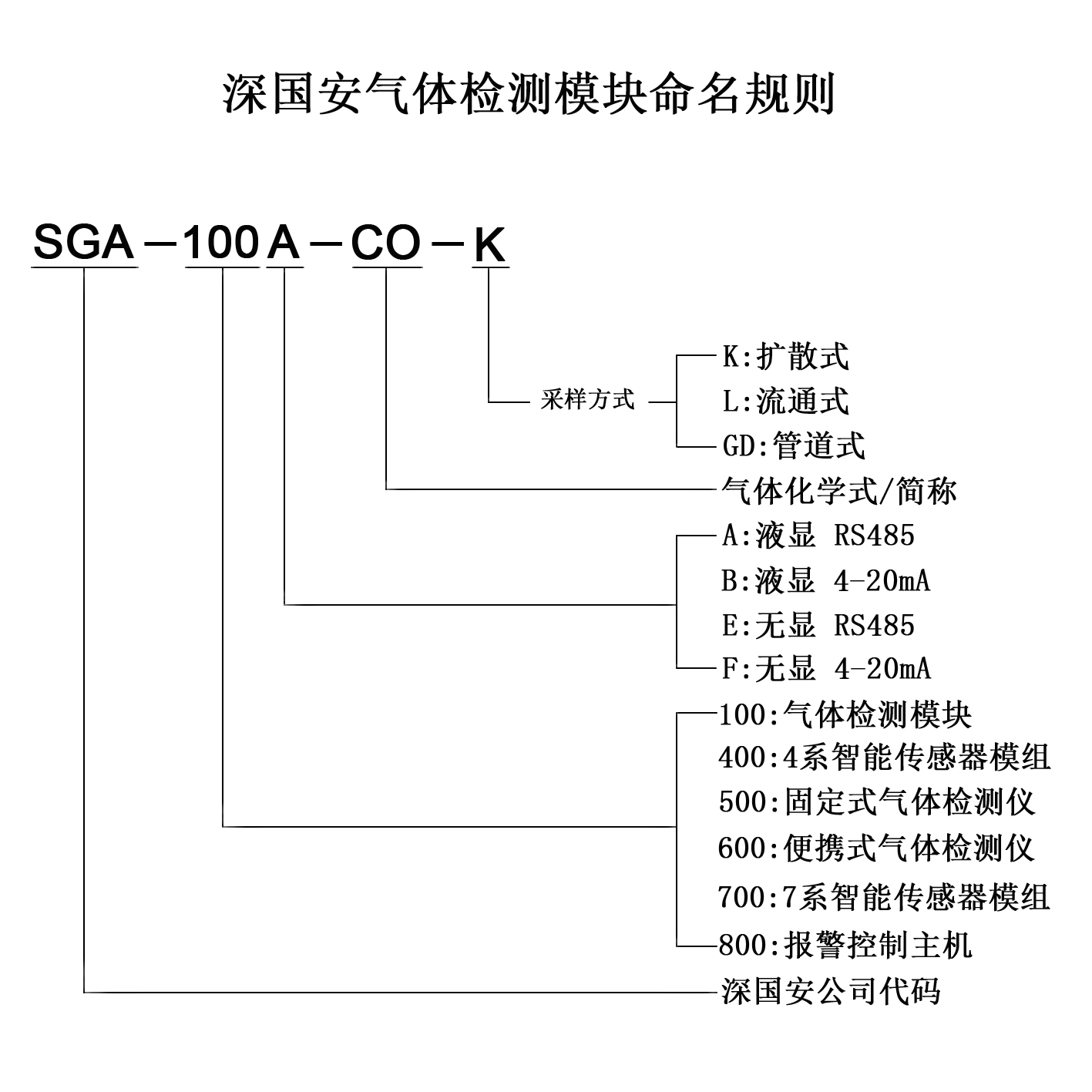

五、氣體檢測模塊命名規則
六、產品導購
常見氣體選型
檢測氣體 | 化學式 | 檢測量程 | 分辨率 | 技術原理 | 壽 命 |
可燃?xì)怏w | EX | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
高溫可燃（250℃） | EX | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
甲 烷 | CH4 | 0-100%LEL | 0.1%LEL | 紅外線 | 5年以上 |
甲 醛 | HCHO | 0-10PPM | 0.01PPM | 電化學 | 3年 |
氫 氣 | H2 | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
氫 氣 | H2 | 0-1000PPM | 1PPM | 電化學 | 3年 |
乙 炔 | C2H2 | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
乙 烯 | C2H4 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
在線式防爆型 | CO | 0-1000PPM | 1PPM | 電化學 | 3年 |
硫化氫 | H2S | 0-100PPM | 0.1PPM | 電化學 | 3年 |
氧 氣 | O2 | 0-30%VOL | 0.1%VOL | 電化學 | 3年 |
氨 氣 | NH3 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
氯 氣 | CL2 | 0-10PPM | 0.01PPM | 電化學 | 3年 |
臭 氧 | O3 | 0-5PPM | 0.001PPM | 電化學 | 3年 |
二氧化硫 | SO2 | 0-20PPM | 0.01PPM | 電化學 | 3年 |
一氧化氮 | NO | 0-100PPM | 0.1PPM | 電化學 | 3年 |
二氧化氮 | NO2 | 0-20PPM | 0.01PPM | 電化學 | 3年 |
氮氧化物 | NOX | 0-20PPM | 0.01PPM | 電化學 | 3年 |
二氧化碳 | CO2 | 0-1000PPM | 1PPM | 紅外線 | 5年以上 |
二氧化硫 | SO2 | 0-20PPM | 0.01PPM | 電化學 | 3年 |
三氧化硫 | SO3 | 0-20PPM | 0.01PPM | 電化學 | 3年 |
三氟化硼 | BF3 | 0-10PPM | 0.01PPM | 電化學 | 3年 |
二氧化氯 | CLO2 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
環氧乙烷 | ETO | 0-100PPM | 0.1PPM | 電化學 | 3年 |
過氧化氫 | H2O2 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
揮發性氣體 | VOC | 0-100PPM | 0.01PPM | PID | 5年 |
甲 苯 | C6H6 | 0-20PPM | 0.001PPM | PID | 5年 |
笑 氣 | N2O | 0-1000PPM | 1PPM | 紅外線 | 5年 |
氟 氣 | F2 | 0-1PPM | 0.001PPM | 電化學 | 3年 |
氮 氣 | N2 | 0-100%VOL | 0.1%VOL | 電化學 | 3年 |
氟化氫 | HF | 0-10PPM | 0.01PPM | 電化學 | 3年 |
氯化氫 | HCL | 0-50PPM | 0.01PPM | 電化學 | 3年 |
磷化氫 | PH3 | 0-50PPM | 0.01PPM | 電化學 | 3年 |
氰化氫 | HCN | 0-50PPM | 0.01PPM | 電化學 | 3年 |
硒化氫 | SEH2 | 0-5PPM | 0.001PPM | 電化學 | 3年 |
六氟化硫 | SF6 | 0-1000PPM | 1PPM | 紅外線 | 5年以上 |
硅 烷 | SIH4 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
氟利昂 | FREON | 0-2000PPM | 1PPM | 半導體 | 5年 |
甲硫醇 | CH4S | 0-100PPM | 0.1PPM | 電化學 | 3年 |
顆粒物 | PM2.5/PM10 | 0-100ug/m3 | 0.1 ug/m3 | 光學 | 5年 |
粉 塵 | PM2.5/PM10 | 0-30mg/m3 | 0.1 mg/m3 | 光學 | 5年 |
※另有上千種氣體和量程可選，詳細請咨詢深國安銷售人員！
