SGA-500系列
在線式防爆型氣體檢測儀
一、在線式防爆型氣體檢測儀產品簡介
SGA-500系列在線式氣體檢測儀是深國安電子完全依照工業級設計標準，自主研發生產的一款防爆型氣體檢測儀表；不僅獲得國家防爆電氣產品質量監督檢測中心頒發的防爆合格證（防爆證編號：CNEx14.1674），同時還是國內氣體探測器（也叫氣體變送器、氣體檢測探頭、氣體泄漏報警器）行業內唯一獲得歐盟CE和ROHS雙認證的氣體檢測儀品牌；可直接安裝在危險區域的1區和2區使用；鋁合金防爆外殼，堅固耐用；智能氣體傳感器芯片，支持24小時連續在線監測；寬電壓直流供電設計，12-30V之間可自由使用；4-20mA和RS485雙信號輸出，支持?jǐn)?shù)據長距離遠傳，并可兼容90%以上廠家的氣體報警控制器、PLC、DCS、DDC等上位機系統；三種氣體采樣方式，可根據應用場景自由選擇適合自己的自然擴散式、主動泵吸式或密閉管道式氣杯；內置國際一線品牌氣體傳感器，精度高，穩定性強，誤差率低；全量程溫濕度補償，確保測量數值長期穩定、可靠；自帶空氣中零點自動校正功能，保證產品使用過程中不出現誤報現象；深國安電子的SGA-500系列在線式氣體檢測儀憑借卓越品質和優良售后，不僅暢銷國內24個省市，還遠銷包括臺灣、新加坡、馬來西亞等多個國家和地區；
SGA-500系列在線式氣體檢測儀功能強大，配置齊全；大屏幕液晶顯示屏，可實時顯示檢測的氣體名稱、氣體單位、現場濃度值等信息；工作指示燈（綠）、報警指示燈（紅）、故障指示燈（黃）、監測狀態，一目了然；國外原裝進口氣體傳感器，反應靈敏，測量精準；32位納米級微處理器+24位超高ADC采集芯片，反應速度更快，檢測數值更穩定；全量程溫濕度補償及智能運算，確保監測數據準確無誤；一體式聲光報警器，簡潔大方；當現場監測氣體濃度值達到預設報警點時，會自動發出85dB以上聲光報警、提醒人員安全撤離；還可選配開關量信號，與風機、切斷閥、噴淋系統等設備進行聯動，自動處置險情；紅外遙控器，無需開蓋即可對現場氣體報警器進行調零、高低報設置、氣體校準等服務；深國安獨有三防設計（防高濃度過載+防人員誤操作+防雷擊），安全系數可與國外原裝進口氣體檢測儀相媲美：

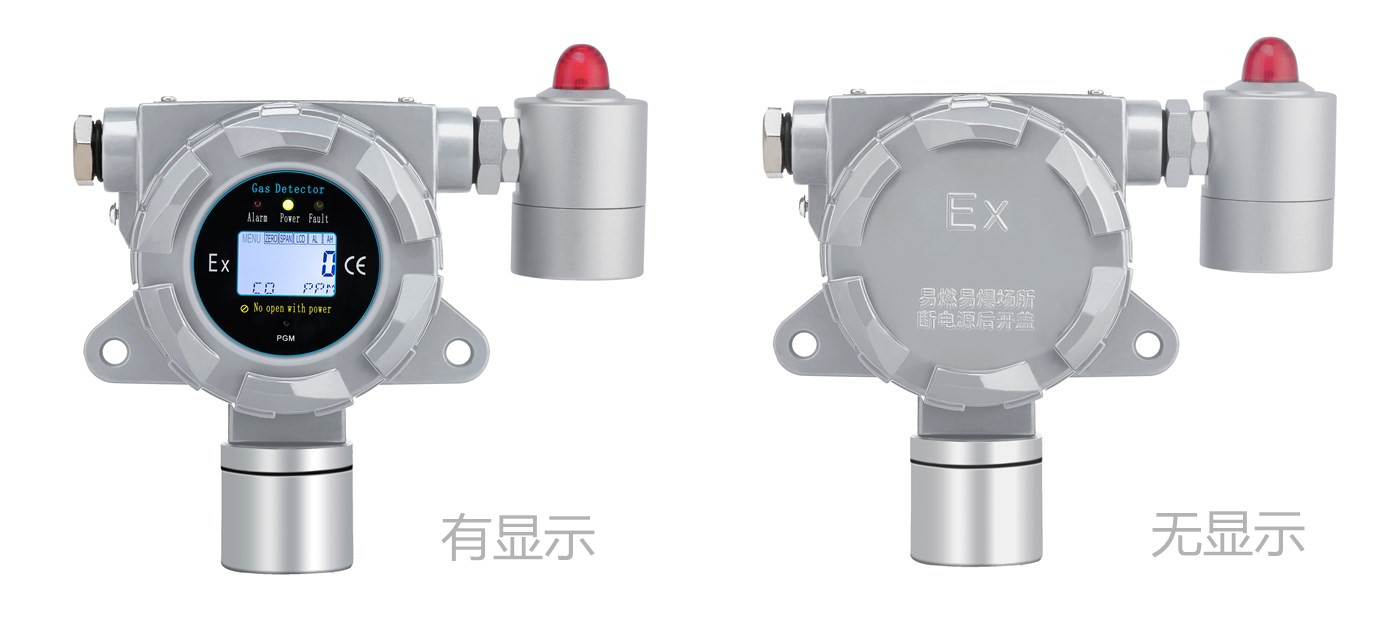

SGA-500系列在線式防爆型氣體檢測儀設計簡單，安裝布線方便；按有無顯示和信號輸出的不同，共分為SGA-500A系列液晶顯示型RS485信號輸出氣體檢測儀、SGA-500B系列液晶顯示型4-20mA信號輸出氣體檢測儀、SGA-500E系列無顯示型RS485信號輸出氣體檢測儀和SGA-500F系列無顯示型4-20mA信號輸出氣體檢測儀；具體區別請參照下面產品參數列表。
別名：
在線式防爆型氣體檢測儀、在線式防爆型氣體變送器、在線式防爆型氣體探測器、在線式防爆型氣體泄漏報警器、在線式防爆型氣體檢測探頭、在線式防爆型氣體檢測裝置、在線式防爆型氣體報警裝置、高精度在線式防爆型氣體分析儀、在線式防爆型氣體檢測模塊、在線式防爆型氣體傳感器
二、在線式防爆型氣體檢測儀產品特點
●支持1000多種可燃、有毒和揮發性氣體檢測；
●本質安全型電路設計、安全可靠；
●資質齊全（防爆證、CE、ROHS、計量證等），安全有保障；
●24小時實時在線監測，安全無憂；
●采用國際一線品牌氣體傳感器，長期穩定不漂移；
●反應靈敏、測量精準、抗干擾能力強；
●支持PPM、%LEL、%VOL、mg/m3等多種檢測單位
●中文或英文操作系統可選，真正的全球通；
●4-20mA、RS485、0-5V電壓等多種信號輸出可選；
●良好的密封性，耐壓、隔爆、抗電磁干擾；
●使用方式多樣，可單機接220V電源使用，也可與系統配套使用；
●聲光報警器一體化、模塊化設計，易于安裝，；
●人性化設計，客戶可根據需要自行修改報警點；
●內置按鍵設計+恢復出廠設置功能，避免人員誤操作；
●自帶全量程溫度補償和數據修正，大幅提高產品的精度性和穩定性；
●空氣中零點自動校準，確保產品不誤報；
●2組開關信號輸出，方便與風機或電磁閥的控制設備聯動使用；
●可通過遙控器，免開蓋對檢測儀進行報警點、零點調整和目標點標定；
●不銹鋼銘牌，產品規格永不退色、永不遺失；
●獨特的結構設計，安裝、布線簡單方便，節約成本。
●鋁合金鑄體防爆外殼，堅固耐用；
●防爆證等級：ExdIICT6 Gb
●防爆證編號：CNEx14.1674
●防護等級：IP65
三、在線式防爆型氣體檢測儀產品參數
型 號 | SGA-500A/B系列 | SGA-500E/F系列 |
顯示方式 | 液晶顯示 | 無顯示 |
輸出信號 | SGA-500A：四線制RS485 SGA-500B：三線制4-20mA(默認) 兩線制4-20mA(可選) SGA-500A/B:RS485和4-20mA雙輸出 | SGA-500E：四線制RS485 SGA-500F：三線制4-20mA(默認) 兩線制4-20mA(可選)
|
工作電壓 | DC 24V（12-30V） | DC 24V（12-30V） |
工作溫度 | -20℃～+50℃ （特殊要求可訂制） | -20℃～+50℃ （特殊要求可訂制） |
工作濕度 | 10～95%RH | 10～95%RH |
工作壓力 | 86～106Kpa | 86～106Kpa |
外殼材質 | 鋁合金鑄體 | 鋁合金鑄體 |
聲光報警 （選配） | 支持 | 支持 |
尺 寸 | 無本地聲光：168×140×93mm 有本地聲光：168×195×93mm | 無本地聲光：168×140×75mm 有本地聲光：168×195×75mm |
重 量 | 無本地聲光：1.5KG 有本地聲光：1.8KG | 無本地聲光：1.2KG 有本地聲光：1.5KG |
繼 電 器 | 2組1A/24VDC常開無源觸點 (可選常閉型) | 1組1A/24VDC常開無源觸點 (可選常閉型) |
紅外遙控器 | 支持 | 不支持 |
報警點修改 | 支持 | 不支持 |
恢復出廠設置 | 支持 | 支持 |
類 型 | 工業級在線式防爆型 | |
檢測氣體 | 1000多種可燃、有毒和揮發性氣體 | |
技術原理 | 電化學、紅外線、催化燃燒、PID、半導體、光學波導等 | |
檢測量程 | 0－1、2、5、10、50、100、500、1000、5000、10000、50000（根據傳感器和技術原理而定） | |
分 辨 率 | 0.001、0.01、0.1、1、2、5（根據傳感器和技術原理而定） | |
單 位 | PPM、%LEL、%VOL、mg/m3、ug/m3 | |
精 確 度 | ≤±3% (個別氣體有所差異) | |
重 復 性 | ≤±1% | |
線性誤差 | ≤±1% | |
響應時間 | ≤3-20S （個別氣體有所差異） | |
功 耗 | 電化學：≤1.0W 紅外線：≤1.5W 催化燃燒：≤1.5W PID：≤1.5W 半導體：≤1.5W 光學波導：≤1.5W | |
采氣方式 | 自然擴散式（默認） 管道式（M45*1.5螺紋口）可選 流通式（一進一出氣嘴，接外6mm*內4mm氣管）可選 | |
安裝方式 | 靠墻面安裝（離氣體泄漏源最近的地方） | |
電氣接口 | M20*1.5（可選G3/4螺紋） | |
設計壽命 | 2～5年（根據傳感器而定） | |
設計標準 | GB 50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 | |
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 GB 3836.15-2000 《爆炸性氣體環境用電氣設備第15 部分：危險場所電氣安裝 ( 煤礦除外) 》 GB12358-2006 《作業場所環境氣體檢測報警儀 通用技術要求》 GBZ 2.1-2007 《工作場所有害因素職業接觸限值》 GB 4208-2008 《外殼防護等級（ IP 代碼）》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | |
防爆等級 | ExdⅡCT6 Gb | |
防爆證號 | CNEx14.1674 | |
防護等級 | IP65 | |
計 量 證 | 可選，保證通過全國任意一家第三方計量院，費用客戶自付（有些氣體不支持） | |
附 件 | 包裝箱、說明書、合格證、出貨單各一份 | |
四、在線式防爆型氣體檢測儀應用場所
石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、自來水廠、醫藥車間、煙草公司、大氣環境監測、科研院校、樓宇建設、消防報警、污水處理、工業過程化控制、鍋爐房、垃圾處理廠、地下隧道、輸油管道、加氣站、地下管網檢修、室內空氣質量檢測、食品加工、殺菌消毒、冷凍倉庫、農藥化肥、殺蟲劑生產等。
五、在線式防爆型氣體檢測儀安裝位置
關于氣體檢測儀怎么安裝、氣體報警器如何固定、氣體檢漏儀離泄漏源多高合適、氣體傳感器多久更換等問題，請咨詢深國安銷售人員！
※注意事項
1）要充分考慮氣體比重問題：比空氣輕的，安在高處，比空氣重的安在低處。
2）安裝位置離泄漏源越近越好
六、在線式防爆型氣體檢測儀參照法規
關于國家規定該氣體在空氣中的允許值（接觸限值）是多少？在線式防爆型泄漏多少對人體有傷害等問題，請咨詢深國安技術人員！
七、在線式防爆型氣體檢測儀產品價格
關于氣體檢測儀多少錢、更換里面的氣體傳感器多少錢、氣體校準一次多少錢、享受超長質保收費多少錢等問題，請咨詢深國安銷售人員！
八、產品導購
深國安另有
SGA-500-AQI網格化大氣環境監測儀

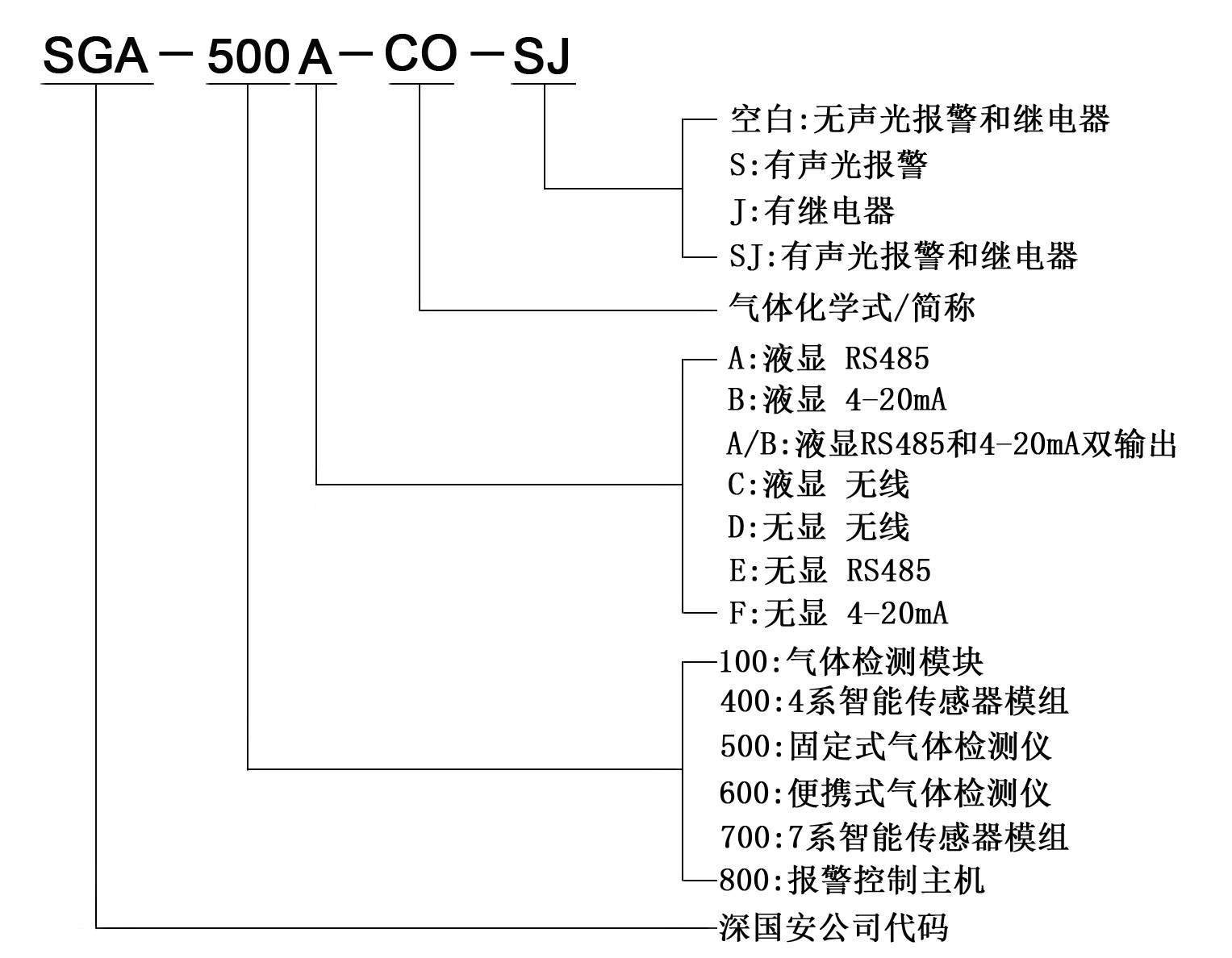

九、在線式防爆型氣體檢測儀命名規則
常見氣體選型
檢測氣體 | 化學式 | 檢測量程 | 分辨率 | 技術原理 | 壽 命 |
可燃?xì)怏w | EX | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
高溫可燃（250℃） | EX | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
甲 烷 | CH4 | 0-100%LEL | 0.1%LEL | 紅外線 | 5年以上 |
甲 醛 | HCHO | 0-10PPM | 0.01PPM | 電化學 | 3年 |
甲 醇 | CH4O | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
氫 氣 | H2 | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
氫 氣 | H2 | 0-1000PPM | 1PPM | 電化學 | 3年 |
乙 炔 | C2H2 | 0-100%LEL | 0.1%LEL | 催化燃燒 | 3年 |
乙 烯 | C2H4 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
一氧化碳 | CO | 0-1000PPM | 1PPM | 電化學 | 3年 |
硫化氫 | H2S | 0-100PPM | 0.1PPM | 電化學 | 3年 |
氧 氣 | O2 | 0-30%VOL | 0.1%VOL | 電化學 | 3年 |
氨 氣 | NH3 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
氯 氣 | CL2 | 0-10PPM | 0.01PPM | 電化學 | 3年 |
臭 氧 | O3 | 0-5PPM | 0.001PPM | 電化學 | 3年 |
二氧化硫 | SO2 | 0-20PPM | 0.01PPM | 電化學 | 3年 |
一氧化氮 | NO | 0-100PPM | 0.1PPM | 電化學 | 3年 |
二氧化氮 | NO2 | 0-20PPM | 0.01PPM | 電化學 | 3年 |
氮氧化物 | NOX | 0-20PPM | 0.01PPM | 電化學 | 3年 |
二氧化碳 | CO2 | 0-5000PPM | 1PPM | 紅外線 | 5年以上 |
三氧化硫 | SO3 | 0-20PPM | 0.01PPM | 電化學 | 3年 |
三氟化硼 | BF3 | 0-10PPM | 0.01PPM | 電化學 | 3年 |
二氧化氯 | CLO2 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
環氧乙烷 | ETO | 0-100PPM | 0.1PPM | 電化學 | 3年 |
過氧化氫 | H2O2 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
揮發性氣體 | VOC | 0-100PPM | 0.01PPM | PID | 5年 |
甲 苯 | C6H6 | 0-20PPM | 0.001PPM | PID | 5年 |
笑 氣 | N2O | 0-1000PPM | 1PPM | 紅外線 | 5年 |
氟 氣 | F2 | 0-1PPM | 0.001PPM | 電化學 | 3年 |
氮 氣 | N2 | 0-100%VOL | 0.1%VOL | 電化學 | 3年 |
氟化氫 | HF | 0-10PPM | 0.01PPM | 電化學 | 3年 |
氯化氫 | HCL | 0-50PPM | 0.01PPM | 電化學 | 3年 |
磷化氫 | PH3 | 0-50PPM | 0.01PPM | 電化學 | 3年 |
氰化氫 | HCN | 0-50PPM | 0.01PPM | 電化學 | 3年 |
硒化氫 | SEH2 | 0-5PPM | 0.001PPM | 電化學 | 3年 |
六氟化硫 | SF6 | 0-1000PPM | 1PPM | 紅外線 | 5年以上 |
硅 烷 | SIH4 | 0-100PPM | 0.1PPM | 電化學 | 3年 |
氟利昂 | FREON | 0-2000PPM | 1PPM | 半導體 | 5年 |
甲硫醇 | CH4S | 0-100PPM | 0.1PPM | 電化學 | 3年 |
顆粒物 | PM2.5/PM10 | 0-500ug/m3 | 0.1 ug/m3 | 光學 | 5年 |
粉 塵 | PM2.5/PM10 | 0-30mg/m3 | 0.1 mg/m3 | 光學 | 5年 |
※另有上千種氣體和量程可選，詳細請咨詢深國安銷售人員！
