一、安裝前核心準備(安全與合規前置)

安裝前需完成三項核心準備，杜絕安全隱患與后續返工：

1.環境與設備合規核驗

確認安裝區域危險等級：明確現場屬于爆炸性氣體環境(1區/2區)還是粉塵環境(21區/22區)，可燃介質類型(如甲烷、氫氣、鋁粉等)，匹配檢測儀的防爆等級(如Ex db ⅡC T6 Gb需適配ⅡC類氣體，T6級溫度組別)，避免設備防爆等級低于場景風險等級;

設備資質核查：確認檢測儀具備防爆合格證、計量認證證書，機身防爆標志、銘牌信息與現場工況匹配，嚴禁使用防爆結構破損(如外殼裂紋、密封件老化)或無合規資質的設備;

現場安全評估：安裝前需辦理動火/受限空間作業許可證(若涉及高空、密閉區域)，清空安裝區域可燃?xì)怏w/粉塵，確保環境濃度低于爆炸下限的10%，配備便攜式可燃?xì)怏w檢測儀實時監測。

2.工具與配件準備

核心工具：防爆螺絲刀(銅質或絕緣材質，避免產生火花)、防爆扳手、電鉆(需適配防爆場景，或提前在安全區域預制安裝孔)、壓線鉗、萬用表;

專用配件：原廠配套防爆安裝支架(316L不銹鋼材質，適配高危環境)、防爆密封接頭、防爆穿線盒、阻燃電纜(建議選用RVVP 2×1.5mm2屏蔽電纜，減少電磁干擾)、防水密封圈(原廠配件，確保密封性能);

輔助工具：水平儀(確保安裝平整)、卷尺(精準定位點位)、記號筆、絕緣膠帶(防爆場景需選用阻燃型)。

3.點位選址規劃(決定測量精度)

核心原則：避開干擾源，精準捕捉目標噪音。遠離通風口、風管、大型設備振動源(如電機底座)，避免氣流、振動影響測量數據;

高度與距離：測量設備噪音時，檢測儀距聲源1~3米，高度與設備噪聲源中心平齊;測量作業環境噪音時，高度距地面1.2~1.5米，距墻面、立柱等障礙物至少1米;

高危場景特殊要求：安裝位置需高于地面0.3米以上(避免粉塵堆積)，遠離閥門、管道接口等可燃介質泄漏點(至少0.5米)，同時確保檢測儀探頭無遮擋，便于聲波傳入;露天場景需加裝原廠防雨罩(不可自行改裝，避免破壞防爆結構)。

二、防爆噪音檢測儀安裝步驟

步驟1：固定安裝支架(保護防爆結構)

根據現場工況選擇墻面安裝或吊頂安裝：墻面安裝時，用防爆電鉆在預設點位鉆孔，植入膨脹螺栓，將支架水平固定(用水平儀校準);吊頂安裝需選用承重支架，確保支架能承載檢測儀重量(避免高空墜落)。固定過程中，嚴禁敲擊、碰撞檢測儀機身，所有螺絲需擰緊至原廠規定扭矩(避免密封不嚴)。

步驟2：電纜敷設與防爆密封(關鍵防爆環節)

電纜敷設需遵循“防爆密封、無破損”原則：

電纜穿線：采用防爆穿線盒、防爆密封接頭構建穿線通道，電纜穿過密封接頭時，需在接頭內填充防爆密封膠泥，確保無縫隙(防止爆炸性介質通過電纜孔侵入設備內部);

電纜保護：電纜敷設需遠離高溫管道、尖銳邊角，避免外皮破損;戶外場景需穿鍍鋅鋼管保護，鋼管兩端與防爆配件密封連接;

屏蔽層處理：電纜屏蔽層僅在一端接地(建議在中控室端接地)，避免兩端接地產生干擾電流，影響測量精度與設備安全。

步驟3：設備接線(斷電操作，嚴防短路)

接線前必須確認現場電源完全斷開，并用萬用表檢測無電壓：

打開設備接線腔：用防爆螺絲刀緩慢擰開接線腔蓋板(嚴禁暴力拆卸，避免損壞防爆螺紋)，取出內部接線端子;

規范接線：按設備說明書接線圖，區分電源正負極(DC12~30V寬電壓款需對應接入)、信號輸出線(4~20mA或RS-485)，導線剝線長度適中(避免裸露銅絲過長導致短路)，接線端子擰緊后用絕緣膠帶(阻燃型)包裹;

密封還原：接線完成后，檢查接線腔內部無多余雜物、導線排列整齊，將防水密封圈復位，蓋板均勻擰緊(確保防爆間隙符合要求，不可過松或過緊)。

步驟4：設備固定與調試(安裝后校驗)

固定設備：將檢測儀機身與安裝支架對齊，用原廠配套螺栓固定，確保設備穩固、無晃動，探頭朝向目標噪音源;

通電前檢查：再次確認接線正確、防爆密封到位、外殼無破損，用便攜式可燃?xì)怏w檢測儀檢測安裝區域氣體濃度，確保安全;

通電調試：接通電源，設備正常啟動后，用標準聲校準器(如94dB、114dB校準聲源)對檢測儀進行校準，確保測量精度達標;同時測試信號輸出是否正常(連接中控系統的需核對數據傳輸)，檢查設備聲光報警功能(若帶報警模塊)。

三、防爆噪音檢測儀不同場景安裝技巧

1.石油化工車間(1區/2區爆炸性氣體環境)

選用隔爆型檢測儀(Ex d ⅡC T6)，安裝支架選用316L不銹鋼材質(耐腐蝕);避開原油泄漏點、高溫反應釜，距此類設備至少1米;電纜穿線采用鍍鋅鋼管+防爆密封接頭，鋼管接地(防靜電);露天安裝需加裝原廠防雨防曬罩，避免紫外線加速密封件老化。

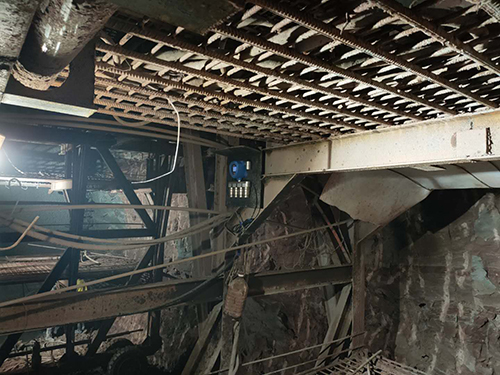

2.礦山井下(高濕、高粉塵、甲烷環境)

選用礦用防爆認證(Ex ia Ⅰ Ma)檢測儀，防護等級≥IP68;安裝位置距巷道頂板0.3~0.5米(避開滴水區)，遠離爆破點、風機出風口;電纜選用礦用阻燃電纜，穿防爆鋼管敷設，接線腔做好防潮處理(可額外添加干燥劑，原廠允許范圍內);定期清理探頭粉塵(用壓縮空氣輕輕吹掃，不可用水沖洗)。

3.燃?xì)鈭?chǎng)站(丙烷/天然氣環境)

檢測儀安裝高度距地面0.5~1米(燃?xì)獗瓤諝庵兀追e聚在低處)，點位覆蓋閥門組、儲罐接口等關鍵區域;選用ⅡC級防爆檢測儀，避免適配錯誤;電纜接頭密封膠泥需填充飽滿，防止燃?xì)馔ㄟ^電纜孔滲入;設備附近嚴禁堆放雜物，確保通風良好。

四、防爆噪音檢測儀注意事項

1.嚴禁改裝防爆結構：安裝后不可自行拆卸設備外殼、更換非原廠配件(如密封件、螺絲)，不可在機身上鉆孔、焊接，否則會直接破壞防爆性能，導致設備失爆;

2.定期維護記錄：建立安裝臺賬，記錄設備型號、防爆等級、安裝位置、校準時間;每月檢查一次防爆密封、電纜外皮、支架穩固性，每6~12個月用標準聲校準器校準一次，確保數據有效;

3.故障處理規范：設備出現故障時，需先斷電并清空現場危險介質，用防爆工具拆卸檢修，檢修后需重新校驗防爆性能，合格后方可再次投入使用;

4.合規驗收：安裝完成后，需聯合安全管理部門、防爆認證機構進行驗收，確認安裝符合GB/T 3836系列防爆標準、GB 12358-2024《作業場所環境氣體檢測報警儀 通用技術要求》，驗收合格后方可正式運行。

總結：防爆噪音檢測儀的安裝核心是“防爆優先、精準為輔”，每一步都需嚴格遵循防爆規范，避免因細節失誤引發安全風險。若現場工況復雜(如高溫、強腐蝕、高粉塵)，建議聯系設備原廠專業技術人員現場指導安裝，確保設備長期安全穩定運行。
