深國安百科教程：氣體檢測儀常見接線方式區分有RS485數字信號、4-20mA模擬信號、繼電器輸出及開關量輸出四種常見接口的接線方法。那該如何去接線呢？首先注意氣體檢測儀接線前需嚴格遵守“斷電操作”原則，確保施工安全;所有步驟均需結合檢測儀說明書及現場控制系統(PLC/DCS/報警控制器)要求執行，核心目標是保證信號傳輸穩定、設備聯動可靠。

一、RS485輸出接線方法

工作?原理?：RS485是一種串行通信接口標準，具有抗干擾能力強、傳輸距離遠等優點，適用于多點通信。

?接線步驟?

?準備工具和材料?：準備好螺絲刀、剝線鉗、四芯屏蔽電纜線(線徑≥1.5mm2)。

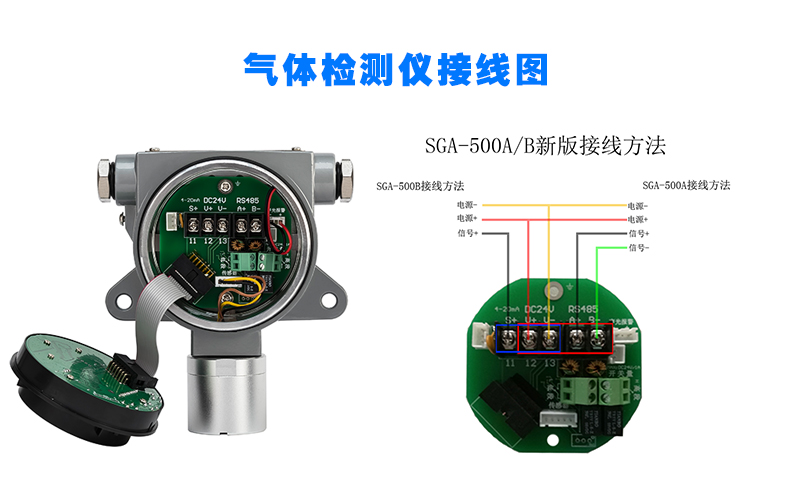

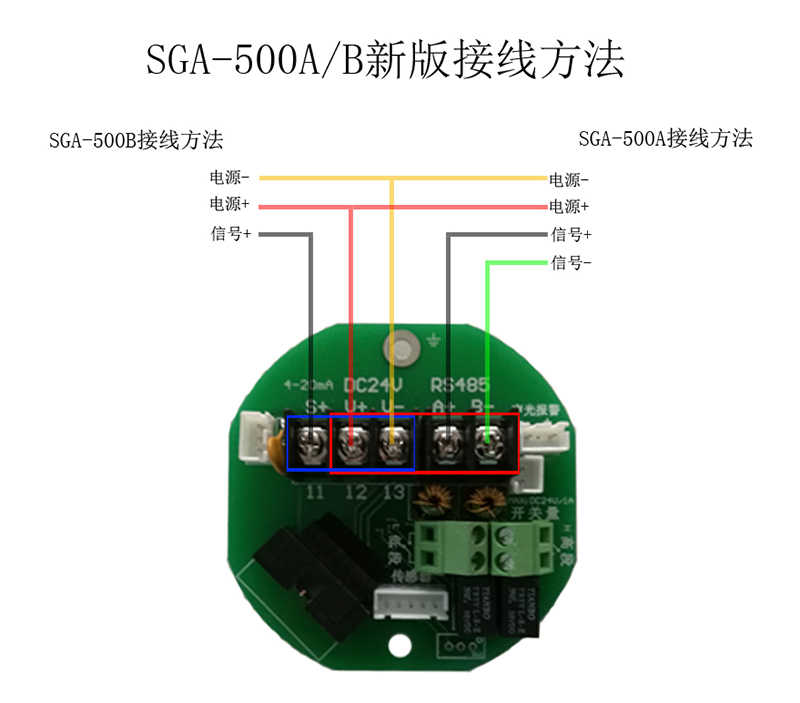

?了解接線端子?：氣體檢測儀和控制器上一般有24V、GND、B -、A + 四個接線端子。

?具體接線?：使用剝線鉗剝?nèi)ル娎|線兩端的外皮，露出合適長度的導線。將紅線(24V +)連接到氣體檢測儀和控制器的24V端子;綠線(GND)連接到GND端子;藍線(B -)連接到B - 端子;黃線(A +)連接到A + 端子。擰緊接線端子上的螺絲，確保連接牢固。

?多設備連接?：在多個設備進行RS485通信時，需要確保所有設備的終端電阻設置正確，一般最后一個設備需要設置終端電阻。探頭之間通過電源線對應的顏色進行連接。

二、4-20mA輸出接線方法

工作??原理?：4-20mA電流信號是一種常用的模擬信號傳輸方式，4mA代表檢測儀測量的最低值，20mA代表最高值，S與GND端之間形成了隨氣體濃度大小而變化的4 - 20mA的電流信號輸出，與濃度數值成正比例關系。

?接線步驟?

?準備工具和材料?：螺絲刀、剝線鉗、三芯屏蔽電纜線(線徑≥1.5mm2)。

?了解接線端子?：氣體檢測儀和控制器上有V、S、GND三個接線端子，其中S為單獨的模擬量信號輸出端4 - 20mA的正向信號端I +，GND為共用的負極端。

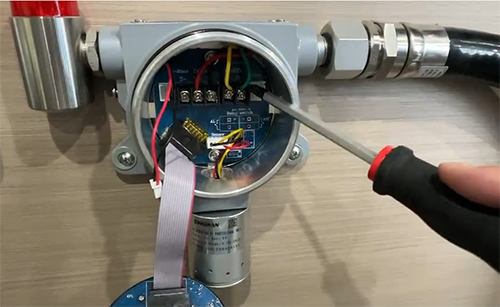

?具體接線?：用剝線鉗剝?nèi)ル娎|線兩端的外皮。將紅線(24V +)連接到氣體檢測儀和控制器的V端子;藍線(S)連接到S端子;黑線(GND)連接到GND端子。擰緊螺絲，確保連接穩固。

?現場施工要求?：現場施工應使用屏蔽線來防止線路干擾引起的電流突變，確保信號的準確性和穩定性。

三、繼電器輸出接線方法

工作??原理?：繼電器輸出是一種開關量輸出方式，通過繼電器的吸合和斷開來表示不同的狀態，可用于控制外部設備，如報警燈、排風扇等。

?接線步驟?

?準備工具和材料?：螺絲刀、剝線鉗、合適規格的電線。

?了解接線端子?：氣體檢測儀上有繼電器的公共端(COM)、常開端(NO)和常閉端(NC)。

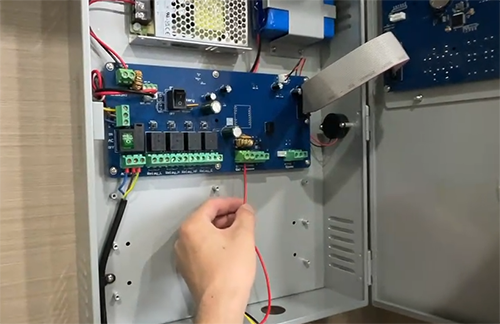

?具體接線?：根據實際需求進行接線。如果要將繼電器輸出用于控制報警燈，當氣體濃度達到報警值時讓報警燈亮起，可將報警燈的一端連接到電源正極，另一端連接到繼電器的NO端子，同時將COM端子連接到電源負極。當氣體濃度達到報警值時，繼電器吸合，NO與COM導通，報警燈點亮。

四、開關量輸出接線方法

?工作?原理?：開關量輸出只有兩種狀態，即開和關，可用于簡單的報警信號輸出或控制其他設備。

?接線步驟?

?準備工具和材料?：螺絲刀、剝線鉗、電線。

?了解接線端子?：氣體檢測儀上有開關量輸出的正極(+)和負極(-)接線端子。

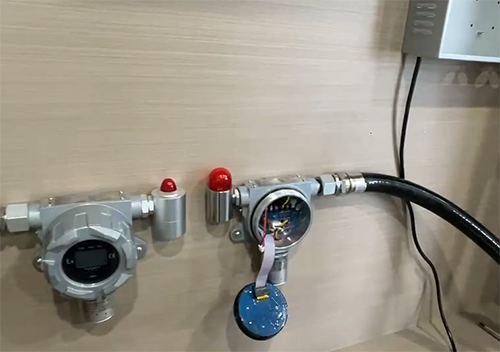

?具體接線?：將需要控制的設備(如聲光報警器)的電源正極連接到開關量輸出的正極端子，負極連接到負極端子。當氣體檢測儀檢測到氣體濃度達到設定值時，開關量輸出閉合，設備啟動。

五、氣體檢測儀?接線注意事項?

1.接線前務必仔細閱讀氣體檢測儀的使用說明書，了解其接線要求和參數。

2.確保電源電壓符合檢測儀的要求，避免接錯電源正負極，以免損壞設備。

3.接線完成后，仔細檢查所有接線是否牢固，有無松動、短路或接錯的情況。確保電線外皮沒有破損，避免發生漏電事故。

4.使用萬用表檢測電源電壓是否符合要求，然后給檢測儀通電，觀察檢測儀的顯示屏是否正常顯示，報警功能是否靈敏。可以通過模擬輸入信號(如使用信號發生器)來測試檢測儀的信號輸出是否正確。

您是在什么場景下進行這些接線操作呢，是工業生產車間、實驗室，還是其他場所?深國安可以為您提供更貼合實際需求的建議。
