氣敏傳感器簡介：

SGA-700氣敏傳感器是一類能將環境中特定氣體的濃度、成分等物理化學信息，轉換為可測量電信號的傳感裝置，核心作用是 “感知?dú)怏w存在、量化氣體濃度”，是氣體檢測與監測系統的核心核心部件。SGA-700氣敏傳感器通過氣體分子與傳感材料的特異性相互作用(如吸附、氧化還原、電離等)，引發材料電學特性(電阻、電流、電壓等)變化，經信號放大、算法修正后，輸出與氣體濃度對應的電信號，最終實現氣體的定性識別或定量檢測。

氣敏傳感器技術原理

電化學氣敏傳感器：利用氣體分子在電極表面的氧化還原反應產生電流，響應速度快、精度高，適用于有毒氣體(如一氧化碳、硫化氫)、氧氣等檢測，分辨率可達 ppb 級。

半導體氣敏傳感器：氣體分子吸附于半導體表面，導致材料電阻變化，成本低、響應快，適配可燃?xì)怏w(如甲烷、丙烷)、VOCs 等廣譜檢測，適合民用與工業基礎監測。

光離子化(PID)氣敏傳感器：紫外光電離氣體分子產生離子流，檢測范圍寬、抗干擾強，可識別多數 VOCs，適配低濃度揮發性氣體監測。

紅外氣敏傳感器：利用氣體分子對特定波長紅外光的吸收特性定量，穩定性好、無耗材，適合高濃度可燃?xì)怏w(如甲烷)、CO?等檢測。

催化燃燒式氣敏傳感器：可燃?xì)怏w在催化劑作用下燃燒放熱，引發傳感元件電阻變化，專為高濃度可燃?xì)怏w(0-100% LEL)防爆監測設計。

產品資料

SGA-700氣敏傳感器是深國安電子為解決客戶對不同氣體、不同量程、不同行業需求所研發的一款跨時代氣體檢測產品。SGA-700氣敏傳感器不像普通的傳感器那樣：信號小(輸出nA級信號) 、一致性差(每個傳感器的輸出值都不同)、易受溫濕度環境干擾。也不像氣體檢測儀那樣：體積大、價格昂貴。深國安運用多年技術經驗，先將氣體傳感器進行信號放大、數據處理、智能計算后，再進行溫濕度全量程補償、外加99.9%純度的標準氣體校正。因此，體積更小、價格更低、性能更穩定。客戶購買后，SGA-700氣敏傳感器無需任何操作，可直接采集處理后的標準信號，上傳到控制主機、PLC等系統，方便快捷、節約成本。

主要功能

● 可對應上百種可燃及有毒氣體;

● 本質安全型電路設計，安全可靠;

● 市面上微小的氣體傳感器模組，直徑僅有33.5mm;

● 專業精選、原裝進口，兼容紅外、電化學、催化、半導體等多種傳感器;

● 自帶溫度補償，出廠精準標定，使用時無需再標定;

● 電壓和串口同時輸出特點，方便客戶調試及使用;

● 最簡化的外圍電路，生產簡單、操作方便;

氣敏傳感器技術參數

檢測氣體：支持選配1000多種可燃、有毒、揮發性氣體。

檢測原理：電化學、催化燃燒、紅外線、PID、MOS、半導體、光學波導

檢測量程：0-1、5、10、50、100、500、1000、5000、10000ppm等

分辨率：0.001、0.01、0.1、1、2、5

單位：PPM、%LEL、%VOL、mg/m3、ug/m3

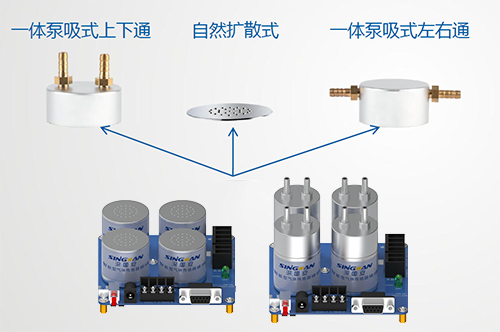

采樣方式：可選配擴散式、上下通泵吸或者左右通泵吸式。

輸出信號：支持0-5V電壓+ TTL數字信號

直徑：22.5mm

高度：30mm

精度：≤±3%

響應時間：≤3-20S(依檢測氣體和技術原理不同略有差異)

重復性：≤±2%

線性誤差：≤±2%

零點漂移：≤±1%(F.S/年)

針腳數量：5個

針腳長度：5.5mm

針腳直徑：1.5mm

重量：25g

工作溫度-20℃～+50℃(特殊要求請咨詢深國安客服人員)

工作濕度≤95%RH無結露

工作壓力86～106Kpa

氣敏傳感器模組應用場景

工業安全：化工、礦山、石油領域的有毒 / 可燃?xì)怏w泄漏監測，管道、儲罐區防爆預警;

環保監測：VOCs 排放檢測、大氣污染溯源、垃圾填埋場 / 污水處理廠異味監測;

民生安全：家用燃?xì)庑孤﹫?bào)警器、室內甲醛 / PM2.5 檢測儀、汽車尾氣檢測;

專業場景：實驗室氣體分析、醫療呼吸機氧濃度監測、半導體車間特種氣體管控;

智能設備：物聯網終端、機器狗巡檢、無人機氣體探測等集成場景。

氣敏傳感器使用注意事項

深國安SGA-700氣敏傳感器設計有7只管腳，采用插拔方式安裝在傳感器插座上，為保證連接可靠，應當選擇使用專用插孔。插孔應當按管腳對應方式布置，插孔應當垂直安裝，焊接牢固。根據用戶的特殊要求，可以不使用管腳拔插方式，而采用外部引線方式，引線型號為ZR-BVR0.75，線長一般不超過150mm。在有防爆要求的工作現場，安裝前，必須關閉傳感器所連接設備的電源。
