半導體真空爐甲酸檢測儀布設方案

一、布設原則

1.?全面覆蓋原則?

在半導體真空爐周邊及內部關鍵位置合理布設甲酸檢測儀，確保能夠全面監測到可能出現的甲酸泄漏情況，不留下監測盲區。因?yàn)榧姿嵝孤┛赡軙?huì)在真空爐的多個部位發生，如管道連接處、閥門附近、反應區域等，只有全面覆蓋才能及時準確發現泄漏。

2.?重點突出原則?

針對半導體真空爐中甲酸使用量大、泄漏風險高的區域，如甲酸儲存罐附近、甲酸輸送泵周邊、真空爐進氣口和出氣口等，要重點布設檢測儀，提高對這些關鍵區域的監測頻率和精度。這些區域一旦發生甲酸泄漏，可能會迅速擴散并造成嚴重后果，所以需要重點關注。

?3.便于維護原則?

布設位置應便于檢測儀的日常維護、校準和檢修。要考慮到檢測儀的安裝高度、操作空間等因素，確保維護人員能夠方便快捷地對檢測儀進行操作，避免因布設位置不合理導致維護困難，影響檢測儀的正常使用和檢測準確性。

二、布設位置

1.?甲酸儲存區域?

在甲酸儲存罐的頂部、側面以及底部附近分別布設甲酸檢測儀。頂部檢測儀可以監測甲酸儲存過程中因揮發等原因?qū)е碌纳喜靠臻g甲酸濃度變化;側面檢測儀能夠及時發現儲存罐側壁可能出現的泄漏;底部檢測儀則可檢測儲存罐底部閥門、管道連接處等部位的泄漏情況。例如，若儲存罐底部閥門密封不嚴，甲酸會從底部泄漏，此時底部檢測儀能迅速發出警報。

2.?甲酸輸送管道?

沿著甲酸輸送管道每隔一定距離(如5 - 10米)布設一個檢測儀，特別是在管道的彎頭、三通、法蘭連接等部位要重點布設。這些部位是管道容易出現泄漏的地方，通過密集布設檢測儀，可以及時發現管道泄漏并確定泄漏位置。比如，在彎頭處，由于流體沖擊和應力集中，容易出現裂縫導致甲酸泄漏，布設檢測儀能快速察覺。

3.?真空爐進氣口和出氣口?

在真空爐的進氣口和出氣口處各布設一個甲酸檢測儀。進氣口檢測儀可以監測進入真空爐的甲酸氣體濃度是否符合工藝要求，同時也能檢測進氣過程中是否有甲酸泄漏;出氣口檢測儀則可檢測真空爐反應后排出氣體中的甲酸殘留情況，防止甲酸排放到環境中造成污染，同時也能反映真空爐內甲酸反應是否完全。

?4.真空爐內部反應區域?

如果條件允許，在真空爐內部反應區域合適位置(如反應腔體的頂部、側面等)安裝耐高溫、耐腐蝕的甲酸檢測儀。這樣可以實時監測真空爐內部甲酸在反應過程中的濃度變化，為工藝控制提供準確數據，同時也能及時發現反應過程中可能出現的異常泄漏情況。例如，當反應過程中出現局部過熱導致密封件損壞，甲酸泄漏到反應腔體時，內部檢測儀能及時發出信號。

三、甲酸檢測儀布設數量

布設數量的確定需要綜合考慮半導體真空爐的規模、甲酸使用量、工藝復雜程度以及檢測精度要求等因素。一般來說，對于小型半導體真空爐，甲酸儲存區域可布設2 - 3個檢測儀，輸送管道布設3 - 5個，進氣口和出氣口各1個，內部反應區域根據實際情況可布設1 - 2個，總共大約7 - 11個。對于大型半導體真空爐，甲酸儲存區域布設3 - 5個，輸送管道布設5 - 10個，進氣口和出氣口各1個，內部反應區域布設2 - 4個，總共大約11 - 20個。具體數量可根據實際情況進行適當調整，以確保監測效果滿足要求。

四、甲酸檢測儀與其他系統的集成

1.?與報警系統集成?

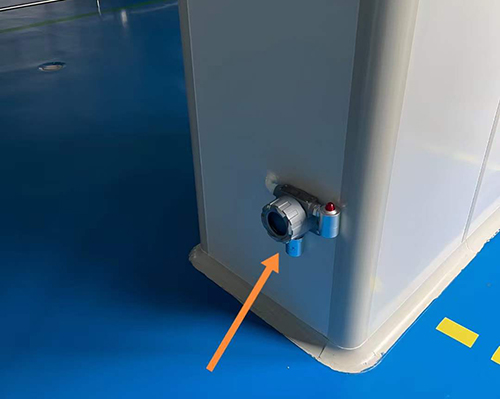

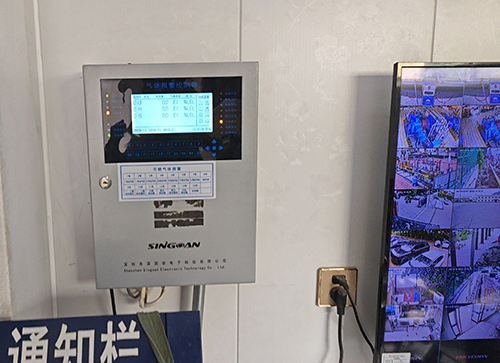

將甲酸檢測儀與聲光報警系統相連，當檢測到甲酸濃度超過設定的安全閾值時，聲光報警系統立即發出強烈的聲光警報，提醒現場工作人員及時采取措施，如停止設備運行、疏散人員等。例如，在甲酸泄漏導致濃度超標時，報警系統能迅速啟動，引起人員注意。

2.?與通風系統集成?

把甲酸檢測儀與通風系統聯動控制。當檢測到甲酸濃度升高時，自動啟動通風系統，加大通風量，將泄漏的甲酸氣體及時排出室外，降低室內甲酸濃度，防止甲酸積聚引發危險。比如，在檢測到輕微泄漏時，通風系統自動開啟低速運行;當泄漏嚴重時，通風系統高速運行。

?3.與自動化控制系統集成?

將甲酸檢測儀的數據傳輸?shù)桨雽?dǎo)體真空爐的自動化控制系統中，實現工藝參數的自動調整。當甲酸濃度異常時，自動化控制系統可以根據預設的程序自動調整甲酸的進料量、反應溫度、壓力等參數，保證生產工藝的穩定和安全。例如，當甲酸濃度過高時，系統自動減少甲酸進料量，避免反應過于劇烈。

五、產品推薦

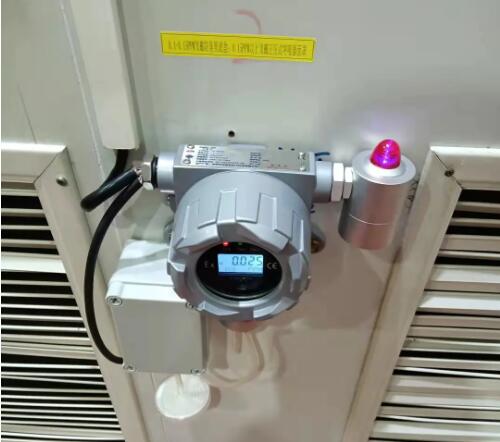

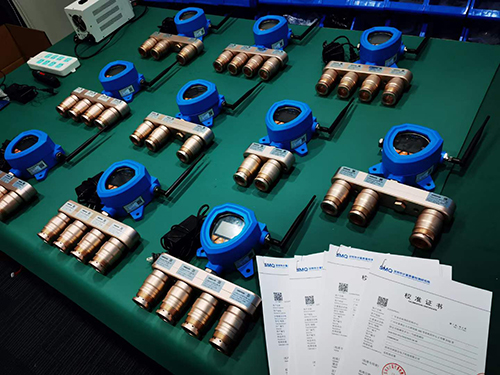

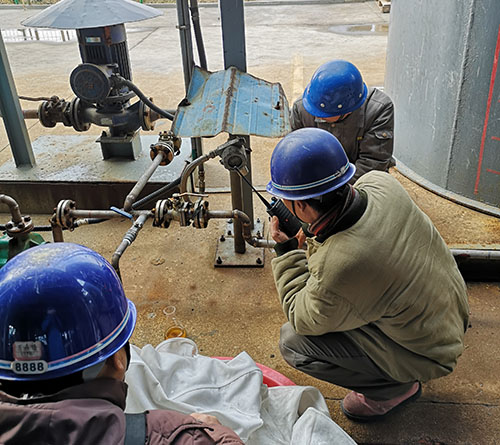

深國安有多款適合半導體真空爐甲酸檢測的檢測儀，比如深國安固定式甲酸氣體檢測儀SGA - 501系列。它具有高精度檢測能力，檢測精度可達±3%FS，能夠準確檢測甲酸濃度;采用進口傳感器，穩定性好，使用壽命長;具備多種信號輸出方式，可方便地與上述各種系統進行集成;還具有防水、防塵、防爆等特性，能夠適應半導體真空爐周邊復雜的工作環境。另外，深國安便攜式甲酸氣體檢測儀SGA-600系列也值得考慮，它體積小巧、便于攜帶，可用于對半導體真空爐進行定期巡檢，及時發現潛在的甲酸泄漏隱患。
