去除半導體材料工藝六氟化硫檢測儀應用背景：

在半導體去除材料工藝(如干法刻蝕、光刻膠灰化、晶圓清洗后殘留物去除)中，六氟化硫(SF?)作為優異的絕緣、蝕刻及鈍化氣體，廣泛用于硅、碳化硅等材料的精細刻蝕，以及金屬布線區域的保護。但其存在多重風險特性，使得精準檢測成為工藝安全與合規的核心環節。因此，在半導體去除材料工藝全流程部署專業六氟化硫檢測儀器，既是保障人員安全、穩定工藝的必要措施，也是企業滿足環保合規、控制成本的關鍵手段。

半導體去除材料工藝存在安全隱患：

1.強溫室效應與環保風險：SF6的全球變暖潛能值(GWP)是 CO?的 23900 倍，且在大氣中留存時間超 3200 年，屬于《京都議定書》管控的強效溫室氣體。半導體工藝中 SF6泄漏若未及時處理，不僅面臨高額環保處罰，還會損害企業綠色生產形象。

2.人員健康危害：SF6本身無毒，但在高溫(如刻蝕等離子體環境，溫度達 800-1200℃)或電暈放電條件下，會分解生成氟化氫(HF)、四氟化硫(SF4)等劇毒氣體。HF 對皮膚、呼吸道及骨骼具有強腐蝕性，即使 ppm 級濃度也會引發灼傷;SF?則會刺激黏膜，導致肺水腫，嚴重威脅現場操作人員健康。

3.工藝穩定性破壞：SF6濃度波動會影響刻蝕速率與選擇性 —— 濃度過低會導致刻蝕精度下降(線寬偏差超 5%)，無法滿足先進制程(如 3nm 節點)的精細度要求;濃度過高則會在晶圓表面形成過度鈍化層，導致殘留物增多，后續清洗工序成本增加 30% 以上。

4.設備損壞隱患：SF6分解產物(如 HF)會腐蝕刻蝕機腔體、噴淋頭及真空泵部件(如 316L 不銹鋼腔體易被 HF 腐蝕，形成點蝕坑)，縮短設備維護周期(從正常 6 個月縮至 3 個月)，單臺刻蝕機維護成本增加超 50萬元。

儀器資料

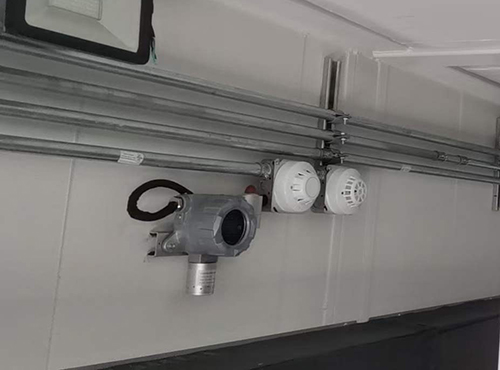

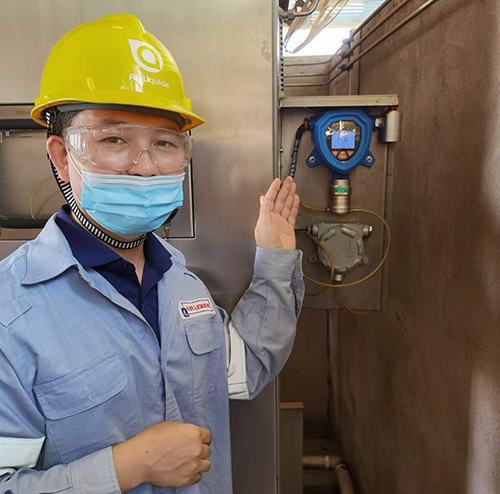

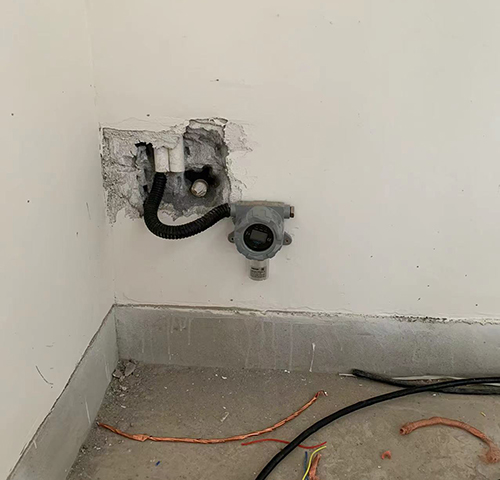

1.固定式六氟化硫檢測儀

SGA-500固定式六氟化硫檢測儀是深國安運用十多年技術經驗，自主研發生產的一款功能強悍、外觀新穎、品質卓越的工業級六氟化硫氣體檢測儀表;實時在線監測，超標自動聲光報警，還可通過內置繼電器自動聯動設備，排除險情;并支持4-20mA電流信號或RS485數字信號遠傳，溫濕度功能選配;SGA-500六氟化硫氣體檢測儀采用深國安典型的家族式“盾形”外觀設計, GB50493-2009《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》研發生產，并取得相關的CPA型式批準證書、國家防爆證和第三方計量證書和專利證書。

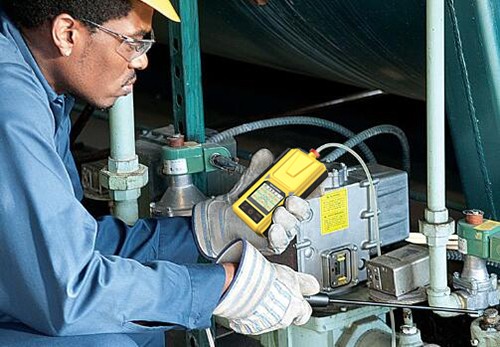

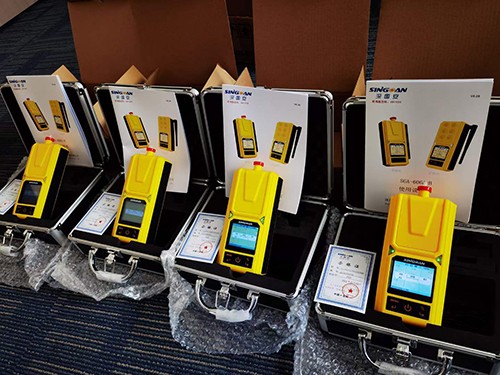

2.便攜式六氟化硫檢測儀

SGA-606便攜式六氟化硫檢測儀是深國安運用十多年氣體檢測儀生產經驗與先進無線傳輸技術相結合，專門針對多氣體檢測需求的客戶所研發生產的一款手持便攜、本安防爆、監測報警、智慧物聯為一體的無線手持式多合一氣體檢測儀表;產品可根據客戶需求個性化定制1-6種氣體進行組合，氣體不限、量程不限、檢測原理不限;還可擴展溫濕度、大氣壓等環境監測指標;現場濃度達到國家規定的安全限值后，會自動發出聲光振動三種報警方式進行提示，SGA-606便攜式六氟化硫氣體檢測儀還可通過內置無線模塊，將數據實時發送到深國安物聯網平臺，方便上級領導或監管者隨時登錄PC端或手機APP端查看數據;如現場濃度超標，還會通過預設的郵件、短信、微信小程序等進行消息推送;讓人員更安全，管理更高效。

去除半導體材料工藝六氟化硫檢測儀布設方案

1.固定式檢測點部署

遵循 “風險導向、疏密結合” 原則，針對不同區域精準布局：

氣體儲存與輸送區：

鋼瓶柜內：每臺鋼瓶旁安裝1臺固定式六氟化硫檢測儀，采樣點距閥門接口<0.5m，監測閥門泄漏;柜內底部(距地面 0.3m)額外安裝 1 臺，監測 SF6地面積聚。

VMB 與管道：每個 SF6氣體控制面板出口安裝1臺六氟化硫檢測儀，管道每隔 10 米(轉彎處、接頭處加密至 5 米)布置 1 臺，采用壁掛式安裝，高度 1.2-1.5m(兼顧 SF6密度與人員觀察)。

工藝設備核心區：

刻蝕機 / 灰化機：腔體進氣口安裝1臺六氟化硫檢測儀(監測 SF6進氣濃度)，腔體排氣口安裝 1臺復合檢測儀(同步監測 SF6與 HF)，采樣管插入排氣管道深度≥1/3 管徑，確保采樣代表性。

等離子體反應區：通過設備預留接口，將檢測探頭伸入腔體內(距等離子體源 1-1.5m)，實時監測反應過程中 SF6濃度變化，數據直接傳輸至設備 PLC，聯動調整進氣量。

廢氣處理前端：

在 SF6分解裝置入口處安裝2臺六氟化硫檢測儀，一方面用于實時監測濃度(控制分解裝置負載)，另一方面用于每小時 1 次的高精度抽檢，確保分解前濃度數據準確。

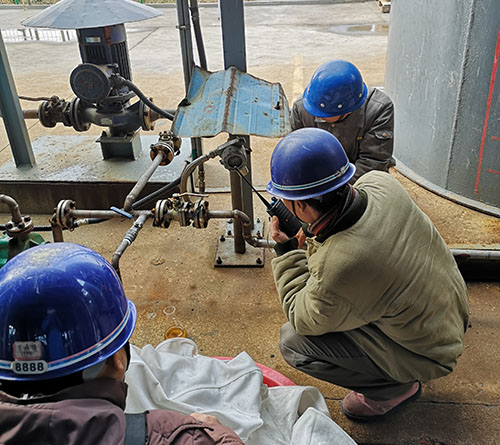

2.移動巡檢路線規劃

針對便攜式六氟化硫檢測儀，制定標準化巡檢路線，覆蓋固定監測盲區：

日常巡檢(每日 1 次)：路線為 “氣瓶間→VMB→工藝設備維護門→FOUP 對接區→廢氣處理區”，每個點位停留 3 分鐘，重點檢測接頭、閥門密封處，記錄濃度值;若遇一級預警，增加巡檢頻次至每 2 小時 1 次。

維護后巡檢(設備拆解維護后)：重點檢測工藝腔內部、真空泵接口，使用便攜式檢測儀的伸縮探頭深入腔體，確保無 SF6殘留(濃度<10ppm)后方可重啟設備。

3.聯動控制邏輯

為實現 “檢測 - 處置” 自動化，系統需與工藝設備、安全設施建立聯動，具體邏輯如下：

一級預警(SF6≥100ppm 或 HF≥0.5ppm)：觸發對應區域的局部排風扇(風速提升至 3m/s)，VMB 自動關閉 SF6進氣閥門的 10%(降低進氣量)，中控室發出聲光提醒。

二級報警(SF6≥500ppm 或 HF≥2ppm)：工藝設備立即暫停運行(如刻蝕機停止等離子體生成)，全區域 SF6氣源總閥關閉，應急通風系統(如屋頂排風機)啟動，潔凈室回風閥關閉(防止污染物擴散)。

三級緊急報警(SF6≥1000ppm 或 HF≥5ppm)：中控室通過廣播通知人員撤離至上風向安全區，啟動消防應急照明，自動撥打企業應急熱線與環保部門電話，同時廢氣處理裝置切換至 “緊急分解模式”(如提高焚燒溫度至 1200℃)。
