乙炔作為常用氣割燃料(與氧氣混合燃燒，溫度可達 3100℃)，在車間焊接工位、熱處理爐的燃氣管道、燃燒器接口易出現泄漏。需在爐體周邊安裝高溫型乙炔檢測儀(耐受 80℃環境溫度)，濃度超 20% LEL 時自動切斷燃氣供應，同時聯動爐膛排風，防止高溫環境下乙炔遇熱爆炸。以下深國安分享關于金屬加工廠乙炔檢測儀監測布設方案。

一、金屬加工廠乙炔檢測儀監測布設方案：

乙炔密度為1.17kg/m3(略輕于空氣)，根據《石油化工可燃氣體和有毒氣體檢測報警設計規范》(GB 50493-2009)，乙炔檢測儀應安裝于?距地面0.3-0.6m?處，傳感器朝下，避免雨水濺入且處于乙炔易積聚高度。

?1.泄漏源關聯布設?

?釋放源上風側?：若檢測點位于釋放源全年最小頻率風向的上風側，與釋放源距離≤15m。

?釋放源下風側?：若位于下風側，距離≤5m。

?封閉/半封閉廠房?：每10m布設一臺，且距任一釋放源≤5m。

?2.重點區域覆蓋?

?乙炔氣瓶存儲區?：獨立布設，與明火、散熱點距離≥10m。

?切割/焊接作業區?：每臺設備周邊5m范圍內布設檢測儀。

?通風不良區域?：如角落、管道交匯處，加密布設，間距≤7.5m。

二、乙炔檢測儀布設方式設計：

?1.點位布局?

?線性布設?：沿乙炔輸送管道走向，每10m設置一臺檢測儀，覆蓋管道全段。

?網格化布設?：在作業區、存儲區形成網格，確保無監測盲區。

?移動式布設?：對臨時作業點，采用便攜式檢測儀動態監測。

?2.數據傳輸與聯動?

?有線傳輸?：通過RS485總線連接至控制主機，適用于固定點位。

?無線傳輸?：采用LoRa或4G模塊，實現遠程數據上傳至云平臺。

?聯動控制?：檢測儀與排風系統、緊急切斷閥聯動，濃度超標時自動啟動排風并切斷氣源。

3.?報警閾值設置?

?一級報警(低報)?：10%LEL，提示初步泄漏，啟動局部通風。

?二級報警(高報)?：20%LEL，觸發全場警報，疏散人員并檢查泄漏源。

?三級報警(危報)?：40%LEL，自動切斷氣源并啟動應急預案。

三、配套措施

?1.定期校準與維護?

?校準周期?：每6個月使用標準乙炔氣體校準一次，確保精度。

?日常檢查?：每日檢查設備外觀、顯示屏、報警功能是否正常。

?傳感器更換?：每2-3年更換傳感器，避免靈敏度下降。

?2.人員培訓與應急響應?

?操作培訓?：對作業人員培訓檢測儀使用方法、報警信號識別及應急處置流程。

?應急預案?：制定乙炔泄漏應急預案，明確疏散路線、救援措施及責任人。

?演練?：每季度組織一次應急演練，提升人員響應能力。

?3.環境管理?

?通風優化?：確保作業區通風良好，避免乙炔積聚。

?防火防爆?：存儲區、作業區設置防爆照明、靜電消除裝置，嚴禁明火。

?標識管理?：在檢測儀安裝位置設置明顯標識，注明氣體類型、報警閾值及責任人。

四、深國安產品推薦

?SGA-500系列固定式乙炔檢測儀?

催化燃燒式傳感器，精度±3%FS，響應時間≤15秒。

支持RS485、4G無線傳輸，可聯動排風系統。

防爆等級ExdIICT6，適用于金屬加工廠惡劣環境。

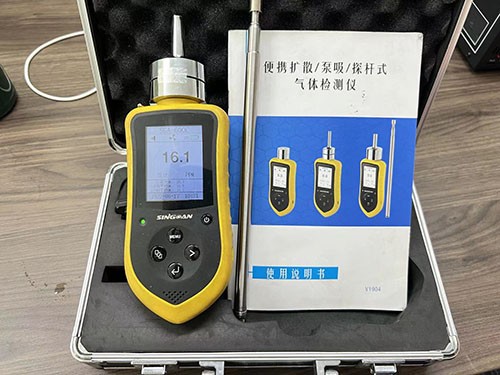

?SGA-600系列便攜式乙炔檢測儀?

輕便設計，重量≤500g，續航時間≥8小時。

支持聲光報警、振動報警，適合巡檢使用。

可存儲10萬條檢測記錄，便于數據追溯。

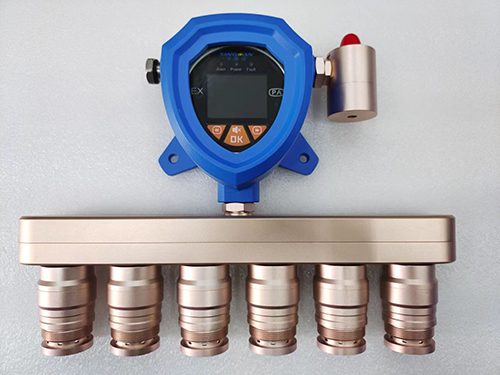

?SGA-506系列多合一乙炔檢測儀?

集成乙炔、氧氣、一氧化碳傳感器，一機多用。

大屏幕顯示，支持中英文切換，操作直觀。

防護等級IP67，防水防塵，適應復雜工況。
