一、機器狗集成氧氣檢測儀應用背景：

將便攜式氧氣檢測儀集成至機器狗，可實現復雜環境下的自主氧氣濃度監測，替代人工進入危險區域作業，提升檢測效率與安全性。方案適用于地下管廊、化工廠區、火災救援等場景，具備實時數據傳輸、聲光報警、遠程控制等功能。

二、硬件選型與集成

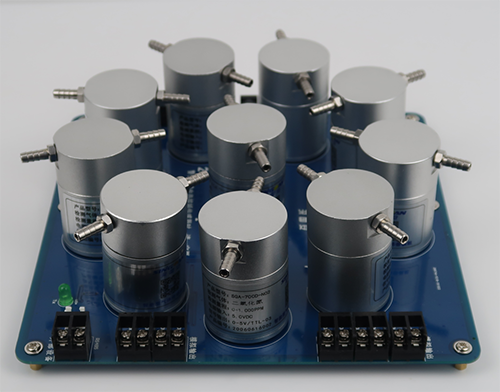

?1.傳感器模組選擇?

?推薦型號?：SGA-700機器狗專用四氣智能氣體傳感器模組(深國安)或云聯測控氣體傳感器模組。

2?.核心參數?：

檢測氣體：氧氣(O?)、可燃氣體(EX)、一氧化碳(CO)、硫化氫(H?S)等。

分辨率：氧氣檢測分辨率達0.01% VOL，響應時間≤1.5秒。

防護等級：IP65，適應高溫、潮濕、粉塵環境。

通信接口：支持RS485、TTL、4G、WiFi 6，兼容ROS/MQTT協議。

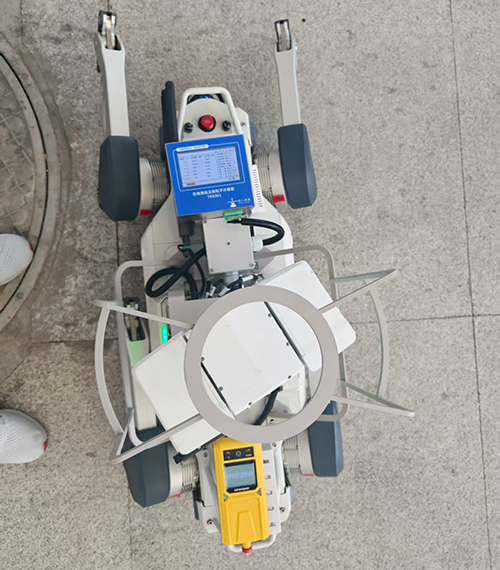

?3.機器狗平臺適配?

?機械結構?：選擇四足仿生結構機器狗(如宇樹科技、波士頓動力產品)，負載能力≥8kg，適應草地、砂石、水泥地形。

?電源系統?：配置24V/25Ah鋰電池，續航時間≥7小時(常規巡檢模式)，支持太陽能輔助充電。

?導航系統?：集成16線激光雷達與雙目視覺相機，定位精度±3cm，支持SLAM自主導航與遠程遙控。

三、技術實現要點

?1.傳感器布局優化?

將氧氣檢測儀置于機器狗頭部氣流暢通處，避免因機身遮擋導致數據延遲。

采用多傳感器陣列設計，同步監測氧氣、可燃氣體、有毒氣體濃度，交叉驗證數據準確性。

2?.數據傳輸與處理?

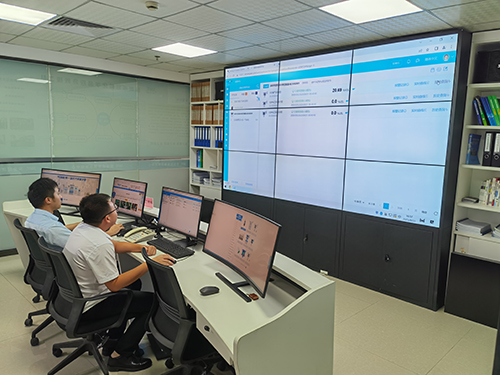

?實時傳輸?：通過4G/WiFi 6模塊將數據上傳至云端平臺，延遲≤100ms。

?邊緣計算?：搭載8核工業級處理器，運行內存4GB，支持?jǐn)?shù)據本地預處理與異常值過濾。

?報警機制?：氧氣濃度低于19.5% VOL(缺氧)或高于23.5% VOL(富氧)時，觸發聲光報警并推送至終端。

?3.環境適應性設計?

?防護等級?：IP67防護，可在中雨、粉塵環境持續作業。

?溫度范圍?：工作溫度-30℃至65℃，適應極端氣候條件。

?防爆認證?：通過Ex d IIC T6防爆認證，抗振動等級達到IEC 60068-2-6標準。

四、應用場景與解決方案

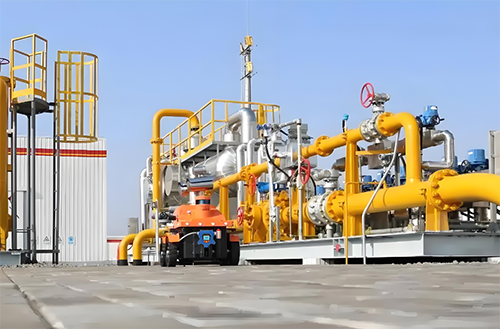

?1.化工廠區巡檢?

?需求?：監測儲罐區、管道泄漏導致的氧氣濃度異常，預防缺氧或富氧環境。

?方案?：

機器狗按預設路線巡檢，每5米停留10秒記錄數據。

氧氣濃度超標時，自動標記泄漏點并上傳至控制中心。

?2.地下管廊探測?

?需求?：在密閉空間內檢測氧氣濃度，防止人員窒息。

?方案?：

機器狗搭載泵吸式檢測儀，抽氣速率1-3L/min可調。

結合溫濕度傳感器，修正環境因素對檢測結果的影響。

3.?火災救援偵查?

?需求?：快速進入事故現場，監測氧氣濃度與有毒氣體分布。

?方案?：

機器狗配備防爆電池與自清潔泵，適應高溫、高粉塵環境。

實時傳輸數據至救援指揮部，輔助制定撤離路線。

五、合規性與維護

?1.法規標準?

符合《GB 50493-2019 石油化工可燃氣體和有毒氣體檢測報警設計標準》要求。

氧氣檢測儀需每3個月校準1次，惡劣環境下縮短至1個月1次。

2.?校準方法?

?零點校準?：以新鮮空氣為基準，數值穩定在20.8%-21.0% VOL之間。

?跨度校準?：使用25% VOL標準氣體，偏差超過0.5% VOL時自動調整。

3.?故障排查?

?無響應?：檢查電池電量、電源接口、主板故障。

?數據異常?：清理傳感器表面粉塵，重新校準。

?通信中斷?：檢查4G/WiFi模塊信號強度，重啟設備。
