氧氣作為生命活動與工業生產的基礎氣體，其濃度異常(過低或過高)均會引發安全風險 —— 氧氣濃度低于 19.5%(體積分?jǐn)?shù))時，人體會出現頭暈、乏力等缺氧癥狀，低于 16% 可能導致昏迷;濃度高于 23.5% 時，會大幅提升可燃物的燃燒速度，增加火災、爆炸風險。氧氣檢測儀的科學布設，是防范缺氧窒息、富氧火災等事故的關鍵手段。本方案基于不同場景的氧氣濃度風險特性，從布設原則、場景方案、設備選型、安裝與聯動策略等方面，提供系統化的布設解決方案，適用于化工、礦山、倉儲、市政等多領域。

一、氧氣檢測儀布設方案

(一)有限空間場景(如地下管網、反應釜、儲罐、隧道)

1. 場景風險特性

有限空間通風不良，易因有機物分解(如下水道內污水發酵消耗氧氣)、惰性氣體泄漏(如氮?dú)庵脫Q后殘留)導致缺氧;部分場景(如油漆儲罐清洗)可能因溶劑揮發與空氣混合，在富氧環境下增加爆炸風險，氧氣濃度監測需實現 “全流程覆蓋”。

2. 布設方案

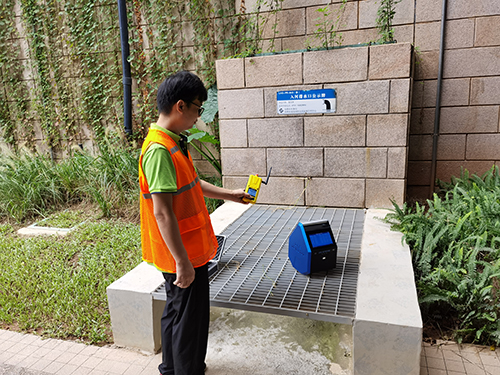

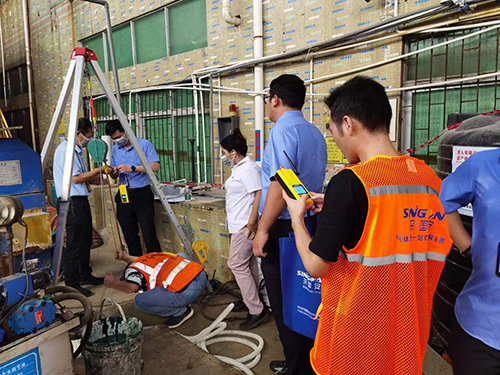

預處理階段(進入前)：采用便攜式氧氣檢測儀進行 “預檢測”，檢測人員需在有限空間入口外，通過延長采樣管(長度≥5 米)對空間內上、中、下三個高度(頂部、中部、距地面 0.3 米處)分別采樣，確保無局部缺氧或富氧區域;若空間體積較大(如大型儲罐)，需分區域(如東、西、南、北四個方位)檢測，避免遺漏;

作業階段(進入后)：在有限空間內按 “1 人 1 機” 或 “2 人 1 機” 原則布設固定式氧氣檢測儀(如壁掛式或磁吸式)，優先安裝在作業人員活動區域上方(距地面 1.5-2 米，便于查看)及風險源周邊(如惰性氣體管道接口處);檢測儀需具備聲光報警功能(報警音量≥90dB)，且支持?jǐn)?shù)據實時傳輸至外部監控終端，確保地面人員能實時掌握空間內氧氣濃度;

應急備用點：在有限空間入口處布設1臺備用便攜式氧氣檢測儀，若內部檢測儀故障，可快速替換，避免監測中斷。

3. 濃度預警閾值

低氧預警：19.5%(體積分?jǐn)?shù)，下同)，觸發一級報警，提醒作業人員減少活動，準備撤離;

嚴重低氧：16%，觸發二級報警，立即停止作業，全員撤離;

富氧預警：23.5%，觸發一級報警，檢查富氧設備(如氧氣鋼瓶)是否泄漏，加強通風;

嚴重富氧：25%，觸發二級報警，切斷富氧源，疏散周邊人員，防范火災風險。

(二)工業生產場景(如化工車間、冶金廠房、富氧燃燒車間)

1. 場景風險特性

化工車間可能因化學反應消耗氧氣(如合成氨生產)或惰性氣體(如氬氣、氮?dú)?泄漏擠占氧氣空間，導致局部缺氧;冶金、玻璃制造等富氧燃燒場景，易因氧氣管道、閥門泄漏導致富氧，增加鋼材、燃料的燃燒風險，需實現 “全域連續監測”。

2. 布設方案

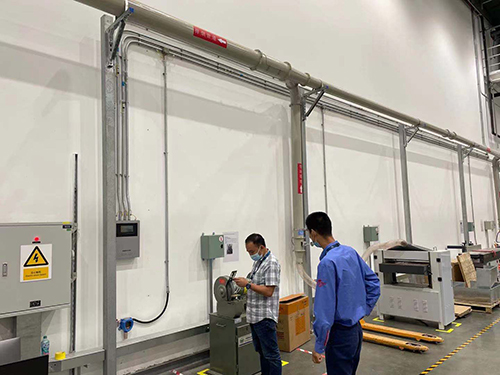

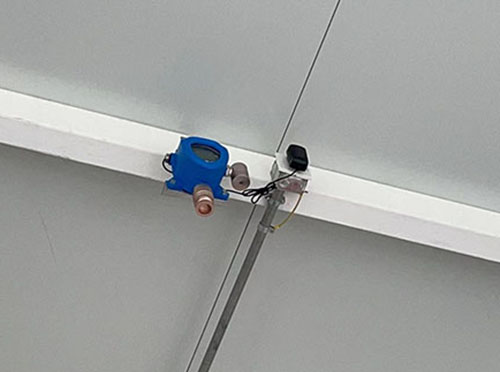

缺氧風險區域：在惰性氣體儲罐區、化學反應釜周邊、車間角落(空氣流通差)，按 “每 50㎡1 臺” 的密度布設固定式氧氣檢測儀，采用壁掛式安裝(距地面 1.5-2 米)，若車間高度超過 6 米，需在中層(3-4 米)增設檢測點，避免上層氧氣濃度異常未被發現;重點設備(如氮?dú)庵脫Q裝置)周邊需單獨布設 1 臺檢測儀，距離設備接口≤1 米;

富氧風險區域：在氧氣輸送管道沿線(每 10 米 1 個點位)、富氧燃燒器周邊、氧氣鋼瓶?jī)?chǔ)存區，布設防爆型固定式氧氣檢測儀(防爆等級 Ex d IIB T6 Ga 及以上)，采用管道式或壁掛式安裝，檢測點需正對管道閥門、法蘭等易泄漏部位，確保泄漏后能快速捕捉;

人員通道與操作區：在車間出入口、操作人員工位附近，額外布設 1-2 臺檢測儀，優先選擇帶顯示屏的型號，便于人員實時查看氧氣濃度，提升安全感知。

3. 聯動策略

低氧聯動：當檢測儀檢測到氧氣濃度≤19.5% 時，自動啟動車間排風設備(如軸流風機)，同時打開新鮮空氣進氣閥，補充氧氣;若濃度≤16%，聯動車間緊急停車系統，切斷生產設備電源，觸發聲光報警與應急廣播，引導人員撤離;

富氧聯動：濃度≥23.5% 時，自動關閉氧氣輸送管道的緊急切斷閥，啟動氮?dú)庀♂屜到y(tǒng)(若有);濃度≥25% 時，聯動消防系統(如噴淋、干粉滅火器)進入待命狀態，同時禁止明火作業，疏散周邊可燃物。

(三)倉儲與物流場景(如糧食倉庫、化學品倉庫)

1. 場景風險特性

糧食倉庫中，谷物呼吸作用會消耗氧氣、釋放二氧化碳，若通風不良，易導致倉內缺氧，威脅作業人員安全;化學品倉庫中，部分氧化性物質(如高錳酸鉀)與有機物混合時，可能間接影響氧氣濃度，或因倉庫密閉導致氧氣局部失衡，需針對性布設。

2. 布設方案

糧食倉庫：按 “每 100㎡1 臺” 的密度，在倉庫內部沿墻壁均勻布設防潮型固定式氧氣檢測儀(防護等級 IP65 及以上)，安裝高度距地面 0.5-1 米(糧食堆垛周邊)與 3-4 米(倉庫頂部)，兼顧堆垛周邊與頂部空氣的濃度監測;在倉庫出入口、通風口處各布設 1 臺，實時監測通風效果;

化學品倉庫：在氧化性化學品儲存區(如硝酸、過氧化氫存放區)周邊，每 50㎡布設 1 臺防爆型氧氣檢測儀，避免因化學品泄漏引發的富氧風險;在倉庫角落、貨架間隙等空氣流通差的區域，增設檢測儀，防范局部缺氧;

作業動線覆蓋：在倉庫內的貨物搬運通道、人員巡檢路線上，每隔 20 米布設 1 臺便攜式檢測儀(由巡檢人員攜帶)，或安裝壁掛式氧氣檢測儀，確保作業過程中氧氣濃度實時可見。

3. 特殊要求

糧食倉庫濕度較高(通常 60%-80% RH)，檢測儀需具備濕度自適應補償功能，避免傳感器受潮導致數據漂移;化學品倉庫需選用抗腐蝕外殼(如 316L 不銹鋼)的檢測儀，防止化學品揮發氣體腐蝕設備。

(四)市政與公共場景(如地下停車場、地鐵站、人防工程)

1. 場景風險特性

地下停車場因車輛尾氣排放(含一氧化碳，間接消耗氧氣)、通風系統故障，易出現氧氣濃度下降;地鐵站、人防工程等大空間密閉環境，人員密集時氧氣消耗增加，若通風不及時，可能導致局部缺氧，需兼顧 “人員密集區” 與 “設備機房” 的布設。

2. 布設方案

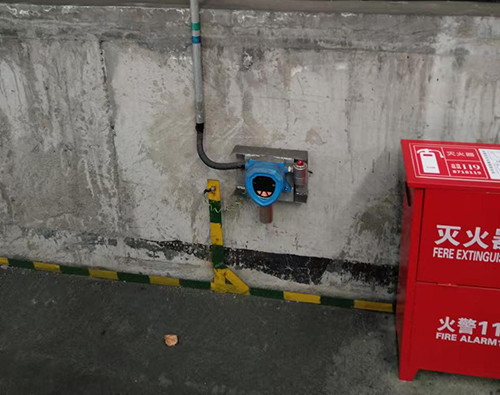

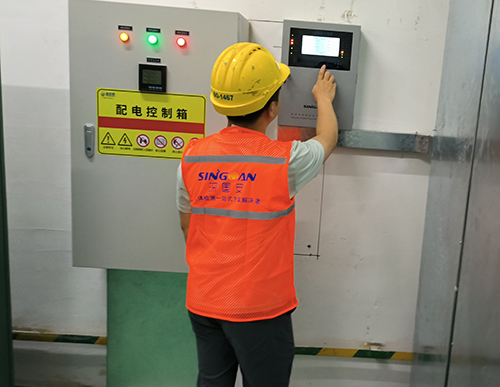

地下停車場：按 “每 200㎡1 臺” 的密度，在車位之間、出入口坡道頂部、通風口下方布設固定式氧氣檢測儀，安裝高度距地面 1.2-1.5 米(與人員呼吸高度接近);在停車場值班室安裝集中監控終端，實時顯示各點位氧氣濃度;

地鐵站：在站臺、站廳的人員密集區域(如候車區、出入口)，每 100 米布設 1 臺檢測儀;在地鐵隧道通風機房、設備房(如風機控制室)周邊，各布設 1 臺，監測設備運行對氧氣濃度的影響;

人防工程：在工程入口、主要通道、密閉隔間內，按 “每個隔間 1 臺” 的原則布設檢測儀，優先選擇帶備用電源(如鋰電池，續航≥4 小時)的型號，確保斷電時仍能正常監測。

3. 預警與引導

當氧氣濃度≤19.5% 時，除觸發聲光報警外，需聯動場景內的導向標識(如 LED 屏)，顯示 “氧氣濃度偏低，請盡快撤離”;地下停車場還需自動加大通風系統風量，地鐵站可啟動備用通風機組，提升空氣流通效率。

二、氧氣檢測儀選型建議

不同場景對氧氣檢測儀的功能、性能要求差異較大，需結合場景特性精準選型：

1.傳感器類型：優先選用電化學氧氣傳感器(檢測范圍 0-30% VOL，精度 ±0.5% VOL，響應時間≤15s)，適配大多數場景;富氧濃度較高(>30% VOL)的場景，需選用寬量程電化學傳感器(0-100% VOL);

2.防爆與防護等級：工業車間、化學品倉庫等場景，需選擇防爆等級 Ex d IIB T4 Ga 及以上、防護等級 IP66 及以上的檢測儀;潮濕場景(如糧食倉庫)需提升至 IP67 防護;

3.供電與續航：固定式檢測儀優先選用 220V AC 供電，搭配 UPS 備用電源(續航≥2 小時);便攜式檢測儀需滿足單次續航≥8 小時，支持快充(2 小時充滿);

4.數據傳輸與報警：工業場景需支持 RS485/4G / 以太網傳輸，實現與中控系統聯動;人員密集場景需具備聲光振三重報警(便攜式)或高分貝聲光報警(固定式，音量≥100dB)，確保預警清晰可辨。

三、氧氣檢測儀安裝與維護要點

1.安裝規范：

固定式檢測儀安裝前需確認現場無強電磁干擾(如變壓器、變頻器)，避免影響數據傳輸;

傳感器進氣口需朝向空氣流通方向，避免被遮擋(如貨架、設備阻擋);

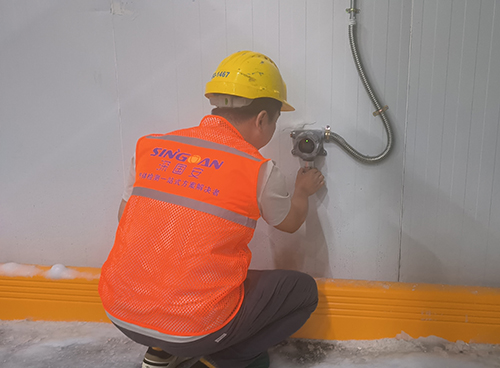

壁掛式安裝時，需確保安裝牢固，避免振動導致設備移位;管道式安裝需與管道保持密封，防止氣體泄漏影響檢測;

2.定期維護：

每周清潔傳感器進氣口(用軟毛刷清除粉塵)，每月檢查設備接線是否松動、外殼是否破損;

每 3 個月用標準氣體(如 20.9% VOL 的標準空氣，模擬正常氧氣濃度;18% VOL 的低氧標準氣)進行校準，確保檢測精度;

電化學傳感器壽命通常為 2-3 年，需根據設備提示及時更換，更換后需重新校準方可投入使用。

四、氧氣檢測儀方案實施效果

通過科學布設氧氣檢測儀，可實現三大核心價值：

1.風險提前預警：實時監測氧氣濃度變化，在達到危險閾值前觸發預警，為人員撤離、設備處置預留充足時間，避免缺氧窒息、富氧火災等事故;

2.合規管理支撐：滿足《有限空間作業安全技術規范》(GB 30871-2022)、《工業場所氧氣濃度檢測規范》等標準要求，為企業安全合規提供數據依據;

3.管理效率提升：通過數據實時傳輸與聯動控制，減少人工巡檢工作量，實現 “自動監測 - 自動預警 - 自動處置” 的閉環管理，降低安全管理成本。

總結：氧氣檢測儀的布設需緊密結合場景風險，通過 “精準選型、科學布點、規范安裝、定期維護”，構建全方位的氧氣濃度監測網絡，為人員安全與生產穩定提供堅實保障。
