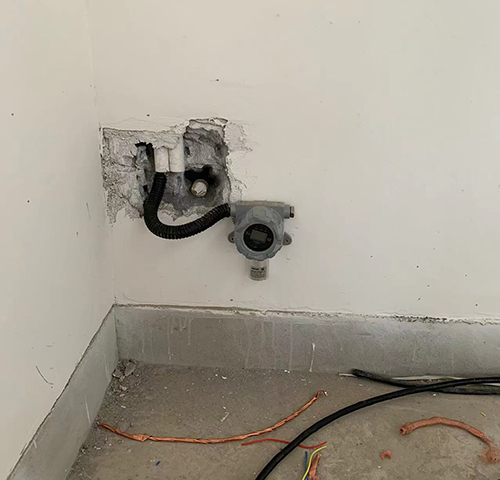

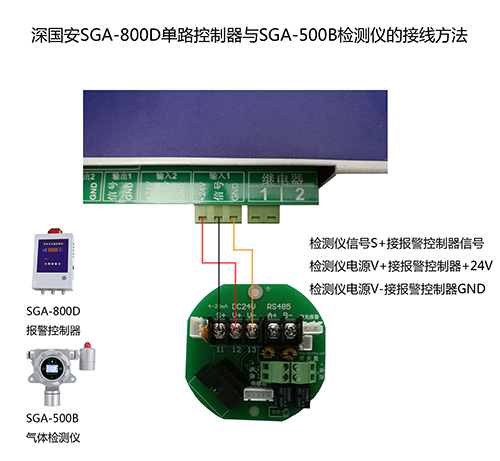

氣體檢測儀如何去接線呢？首先要了解清楚各連接的線對應輸出什么信號，例如固定類氣體檢測儀：打開接線盒，區分電源線(通常紅正黑負，接 220V 或 24V)、信號線(如 4-20mA 用藍白，RS485 用黃綠)，按說明書對應端子接入，擰緊螺絲防松動。其次將檢測儀信號線另一端接入控制器對應通道，電源線接控制器供電端，確保正負極無誤。待整理線路，蓋好接線盒，通電后觀察檢測儀與控制器是否正常通訊，無報錯即完成。下面深國安詳細給大家分享關于氣體檢測儀接線教學指南等操作步驟。

1.準備工作

?工具準備?：準備好螺絲刀、剝線鉗、萬用表等工具。螺絲刀用于擰緊接線端子上的螺絲，剝線鉗用于剝?nèi)ル娋€外皮，萬用表用于檢測電路是否通電正常。

?了解檢測儀參數?：仔細閱讀氣體檢測儀的使用說明書，了解其接線要求，包括電源電壓、信號輸出類型(如4 - 20mA電流信號、RS485數字信號等)、接線端子的功能等。

2.電源接線

?確定電源類型?：氣體檢測儀一般使用直流電源(如DC24V)或交流電源(如AC220V)，根據檢測儀的規格選擇合適的電源。

?3.接線步驟?

?直流電源接線?：如果使用直流電源，找到檢測儀上的電源正極(+)和負極(-)接線端子。用剝線鉗剝?nèi)ル娫淳€兩端的外皮，露出合適長度的導線。將電源線的正極連接到檢測儀的正極接線端子上，負極連接到負極接線端子上，然后用螺絲刀擰緊接線端子上的螺絲，確保連接牢固。

?交流電源接線?：若使用交流電源，需注意區分火線(L)、零線(N)和地線(PE)。找到檢測儀上對應的接線端子，將火線連接到火線接線端子，零線連接到零線接線端子，地線連接到地線接線端子上，同樣用螺絲刀擰緊螺絲。

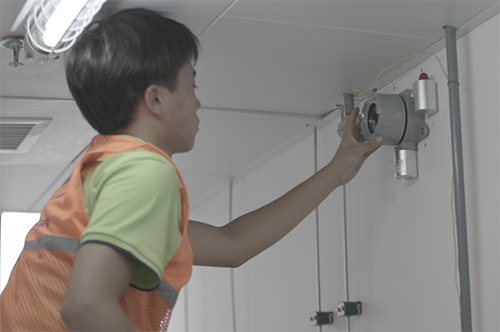

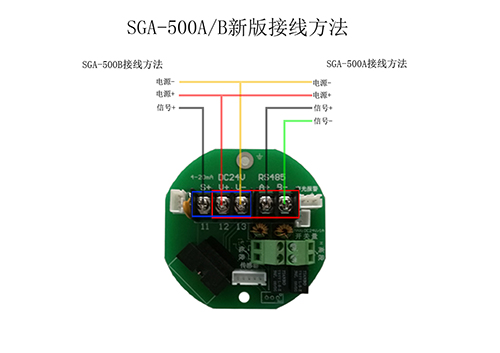

4.信號輸出接線

?4-20mA電流信號接線?

?原理?：4 - 20mA電流信號是一種常用的模擬信號傳輸方式，4mA代表檢測儀測量的最低值，20mA代表最高值。

?接線步驟?：找到檢測儀上的信號輸出正極(+)和負極(-)接線端子。將信號線的正極連接到檢測儀的信號輸出正極接線端子上，負極連接到負極接線端子上。將信號線的另一端連接到數據采集系統、控制器或其他接收設備的相應信號輸入端子上。

?5.RS485數字信號接線?

?原理?：RS485是一種串行通信接口標準，具有抗干擾能力強、傳輸距離遠等優點，適用于多點通信。

?接線步驟?：RS485接口一般有A、B兩根信號線。找到檢測儀上的RS485 - A和RS485 - B接線端子，將RS485信號線的A線連接到檢測儀的RS485 - A接線端子上，B線連接到RS485 - B接線端子上。另一端連接到上位機或其他RS485設備的相應接口上。在多個設備進行RS485通信時，需要確保所有設備的終端電阻設置正確，一般最后一個設備需要設置終端電阻。

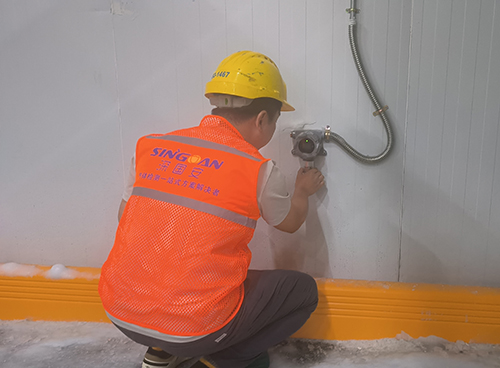

6.接線后的檢查與測試

?外觀檢查?：接線完成后，仔細檢查所有接線是否牢固，有無松動、短路或接錯的情況。確保電線外皮沒有破損，避免發生漏電事故。

?通電測試?：使用萬用表檢測電源電壓是否符合檢測儀的要求。然后給檢測儀通電，觀察檢測儀的顯示屏是否正常顯示，報警功能是否靈敏。可以通過模擬輸入信號(如使用信號發生器)來測試檢測儀的信號輸出是否正確。
