SGA-UGT-4R
四氣傳感器模塊
一、產品概述
SGA-UGT-4R四氣傳感器模塊是深國安電子專門針對常規四氣（大部分場景下都是可燃?xì)怏w、一氧化碳、硫化氫、氧氣）而研發生產的一款標準化、模塊化氣體檢測產品；四款氣體傳感器全部采用工業級氣體傳感器，一致性好，穩定性強；內置深國安專利算法，保證長期穩定不誤報。
SGA-UGT-4R四氣傳感器模塊采用四系封裝，方便客戶做結構；熱拔插式設計，方便后期維護與更換；出廠已全部經過標氣校準，直接輸出TTL數字信號，方便客戶采集；整個產品尺寸只有66*46*22.25mm，滿足各種受限空間的使用需求。
SGA-UGT-4R四氣傳感器模塊的高度精密化集成在尺寸大小、空間體積已達到最小化，既可方便集成固定或便攜式儀表，用于在線監測及巡檢；又可運用于機器人、無人機等設備集成，用于一體化設備實現氣體檢測的功能。
二、產品特點
●體積小，重量輕，適用于各種受限空間；
●四系尺寸封裝，方便做結構；
●標準信號輸出，方便二次對接上傳；
●進口傳感器芯片，一致性好，穩定性強；
●高度集成化產品，使用方便；
●拔插式設計，即插即用，售后維護方便；
●12V供電，滿足低電壓供電需求；
三、產品參數
型 號 | SGA-UGT-4R | |||
產品名稱 | 四氣傳感器模塊 | |||

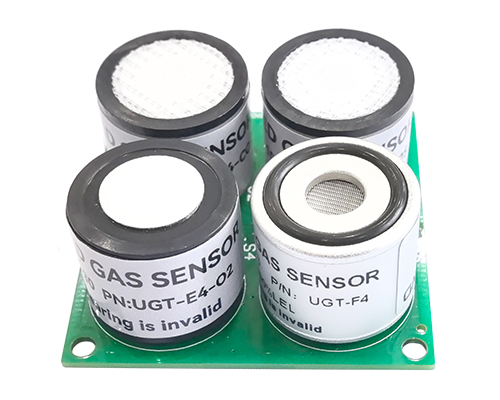

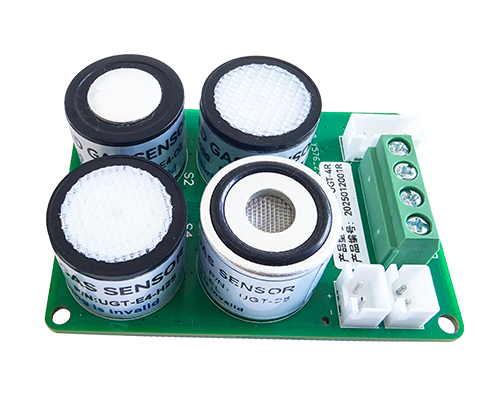

圖片參考 | ||||
支持氣體 | 1-4種 | |||
檢測氣體 | 可燃?xì)怏w | 一氧化碳 | 硫化氫 | 氧氣 |
技術原理 | 催化燃燒 | 電化學 | 電化學 | 電化學 |
檢測量程 | 0-100%LEL | 0-1000PPM | 0-100PPM | 0-30%VOL |
分 辨 率 | 0.1%LEL | 1PPM | 0.1PPM | 0.01%VOL |
工作電壓 | 12V DC | |||
輸出信號 | RS485 | |||
工作溫度 | -20℃～+50℃ | |||
工作濕度 | 10～95%RH | |||
工作壓力 | 86～106Kpa | |||
精 確 度 | ≤±3%FS | |||
重 復 性 | ≤±1%FS | |||
線性誤差 | ≤±1%FS | |||
響應時間 | ≤3～20S | |||
設計壽命 | 2-3年 | |||
產品尺寸 | 66x46x22.25mm | |||
重 量 | 56.7g | |||
四、產品尺寸

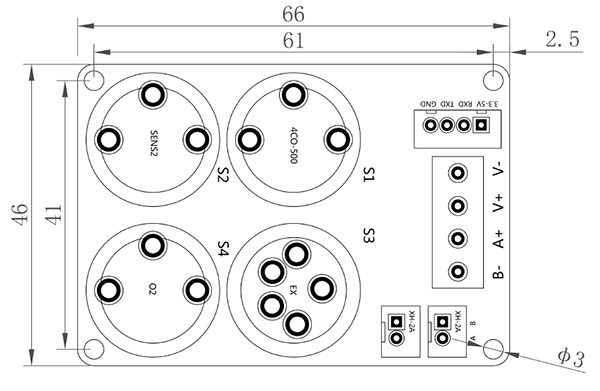

四氣傳感器模塊板尺寸

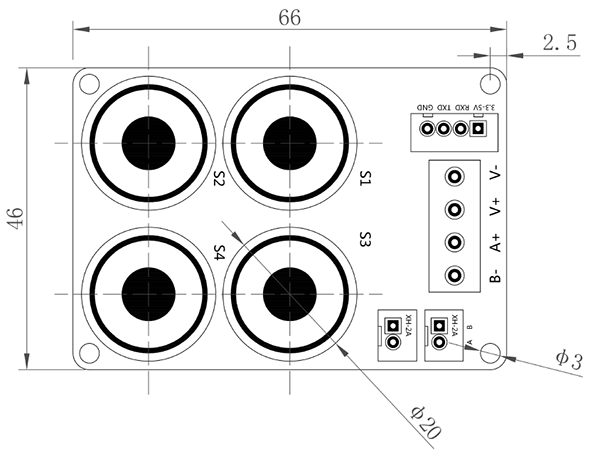

四氣傳感器模塊俯視圖

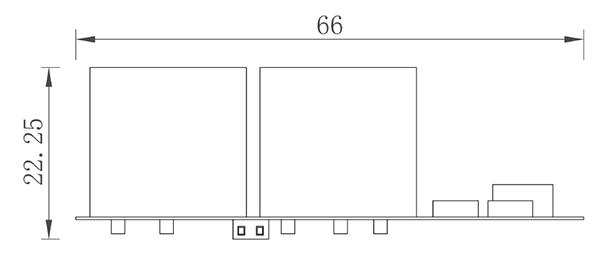

四氣傳感器模塊主視圖
