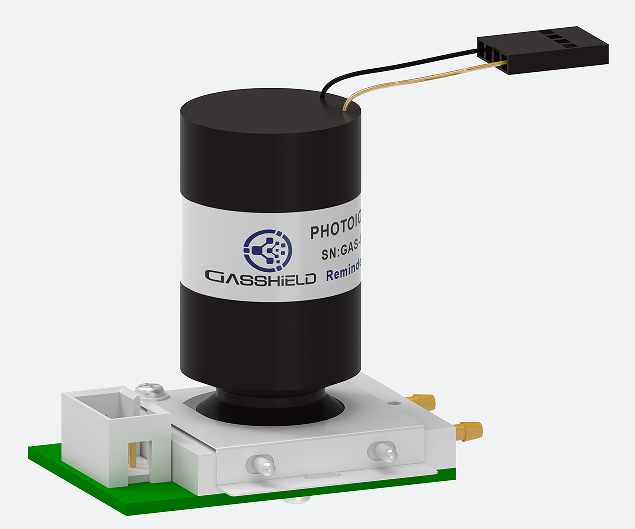

UGT-P5

PID氣體傳感器

產品資料

英國氣盾GASSHIELD是一家專注于PID氣體傳感器研發和生產的技術公司，生產研發總部位于英國倫敦，技術團隊通過改進和技術創新，開發出了具有跨時代意義的UGT-P5系列光離子傳感器。具有抗污染、高精度、長壽命等特點。產品優勢： 1.符合新國標 2.質保兩年 3.國際品質，國產價格 4.卓越的抗硅中毒能力 5.多一個供貨渠道，供應鏈更穩定

產品特點

◎鎢鈦合金電極，響應速度更快

◎陶瓷直流紫外燈，超長使用壽命

◎特種銥合金電離檢測模塊，抗污能力更強

◎獨特電離氣室設計，更大的電離窗口，讓檢測數值更精準可靠

◎抗高溫高濕環境設計，惡劣環境下輕松應對

◎專屬電源模塊可選，讓產品開發更高效

◎提供10.6eV和11.8eV兩種能量級的UV燈

◎插拔式結構，便于維護

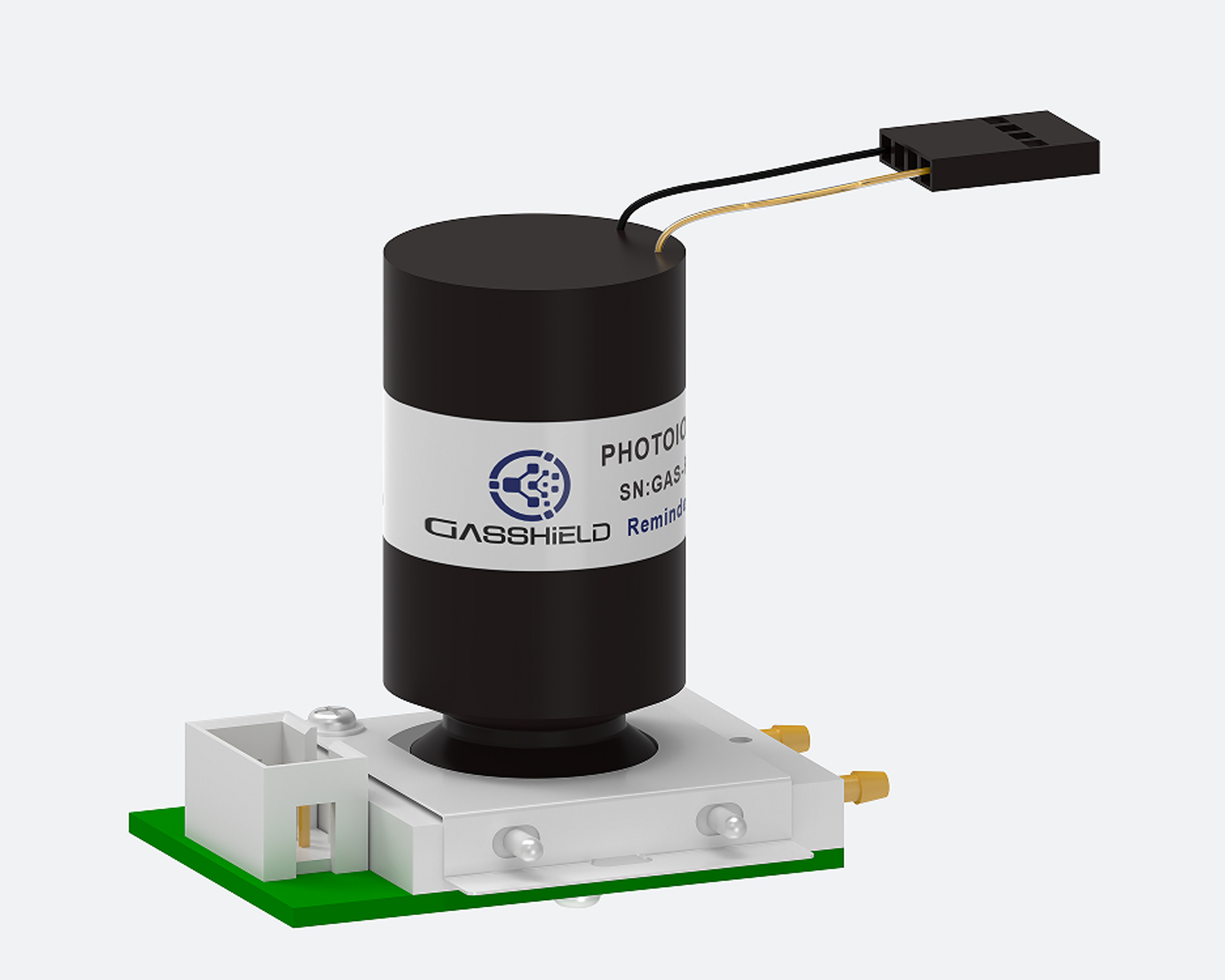

產品結構

◎陶瓷直流紫外燈

◎電離檢測模塊

◎離子隔膜片

電氣特性

工作電壓                                         檢測電離3.3V

紫外燈激發電壓                              ＞700V

工作電流                                         檢測電流＜5mA

紫外燈電流                                     <2mA

功耗                                               <600mW

響應時間                                         <5s

技術指標

最小分辨率                                     0.01ppm

線性量程                                        100PPM

最大量程                                        2000PPM（支持定制0-20000PPM）

檢測精度                                        ±3%F.S

UV燈                                             陶瓷直紫外燈

離化能                                           10.6/11.8eV

使用環境

工作溫度                                      -40℃至80℃（可定制300℃）

工作濕度                                       0-99%RH/無凝結

壽命                                              5年（質保2年）

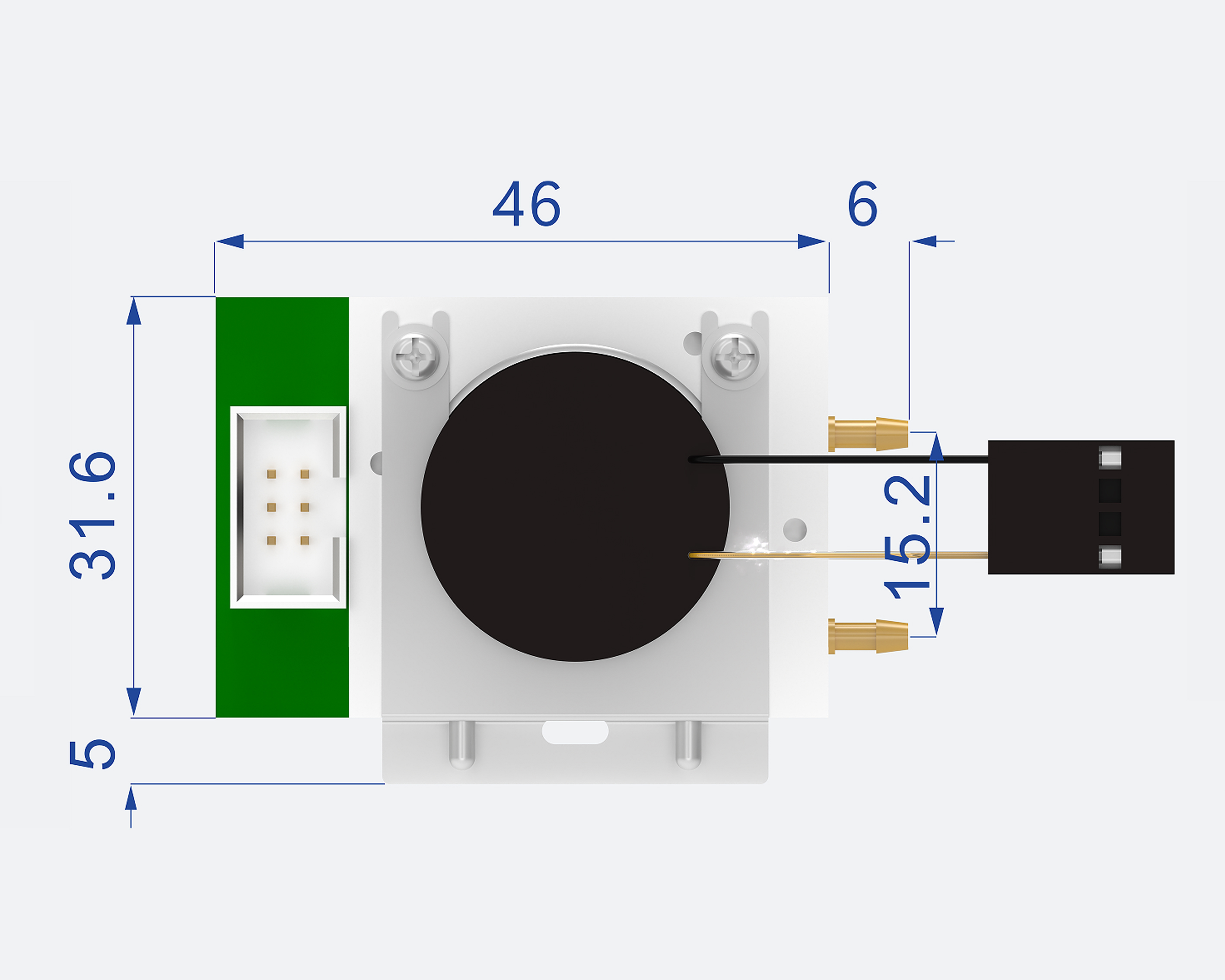

機械特性

重量                                              約50g

尺寸                                              4x6cm

氣嘴                                              2.3mm(接內徑2mm氣管)

輸出信號

每一個UGT-P5型光離子傳感器的輸出信號都會稍有個體差異。在此給出傳感器的典型輸出信號值供參考。建議采用3次多項式擬合曲線來推算氣體濃度值，可以得到更精確的檢測結果。

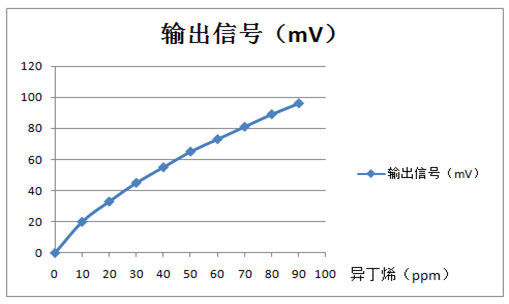

0-100ppm對應輸出信號表

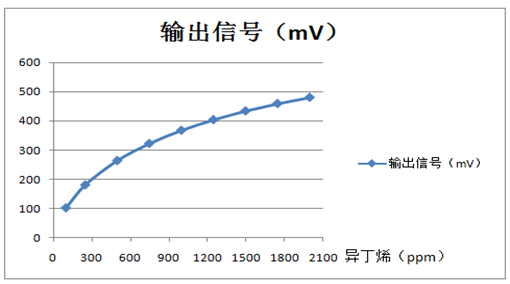

100-2000ppm對應輸出信號表

靈敏度

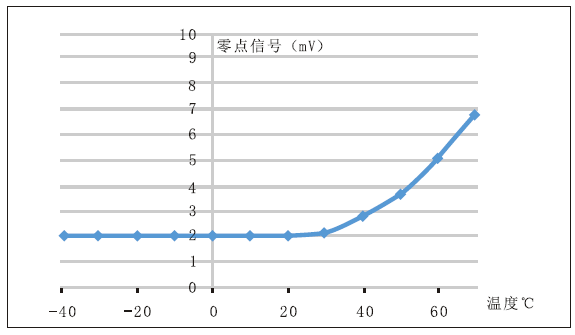

不同溫度下UGT-P5傳感器零點信號的響應

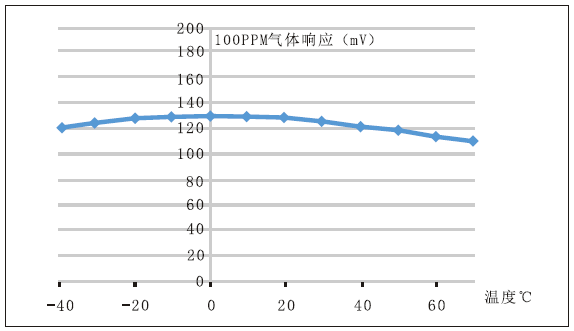

不同溫度下UGT-P5傳感器在100ppm的響應

專屬電源模塊

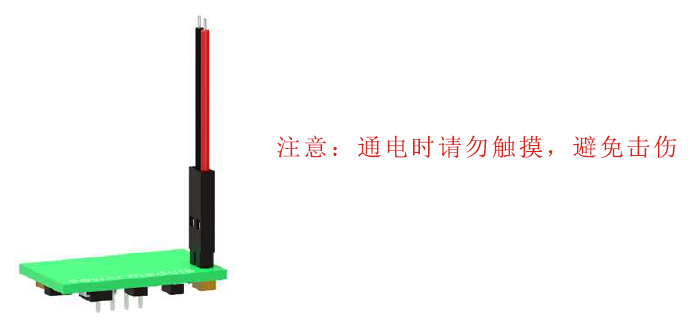

UGT-P5-PWR1000電源模塊僅需一路5VDC，150mA供電。可為紫外燈提供高壓激發電壓。點亮紫外燈后，為紫外燈提供穩定的恒流供電。

陶瓷直流紫外燈引出一個2線4PIN的杜邦接頭。紅色線為燈的正極，黑色線為燈的負極。把這個杜邦頭插入U(xiǎn)GT-P5-PWR1000電源模塊的4PIN單排針，紫外燈即進入工作狀態。

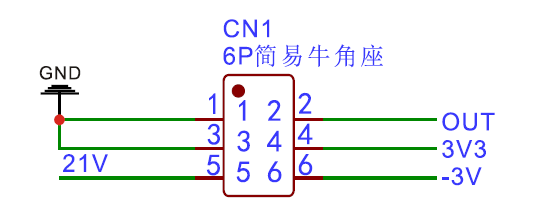

電離檢測模塊對外提供一個2x3PIN的簡易牛角座接口。建議用戶使用帶簡易牛角插頭的排線連接這個接口。接口定義如下圖所示：

1、3引腳為電源負極

4引腳為3.3V電源正極

5引腳輸入21V電極偏壓

2引腳為信號輸出

6引腳為-3V輸出（用于指示電離檢測模塊內部電源工作是否正常）

注意事項

1.進氣口前端必須加聚四氟乙烯過濾器使用

2.離子隔膜片是損耗件，約1年更換一次。

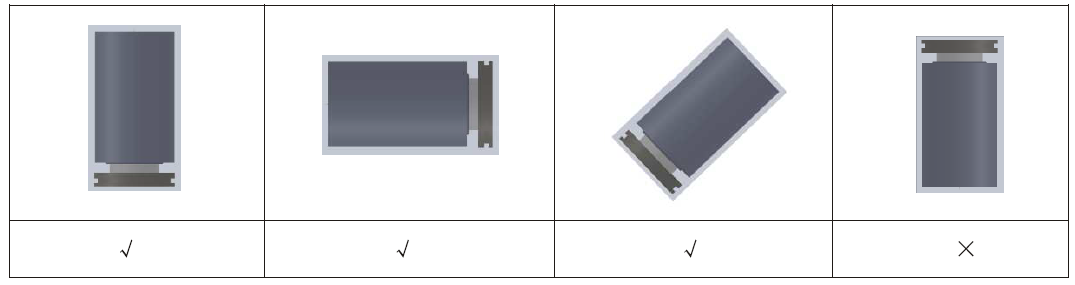

3.使用或存儲過程中，嚴禁紫外燈出光口向上放置。

本說明文件中包含的數據僅供參考，客戶有責任進行任何必要的測試，以確保產品在特定應用中的正確使用。

本產品可能由客戶在我公司無法控制的情況下使用，我們不能提供任何擔保，以確保這些細節在任何特定應用中的準確性。

產品改進時，我公司保留更改和修改產品及其性能的權利，恕不另行通知。
