一、產品簡介

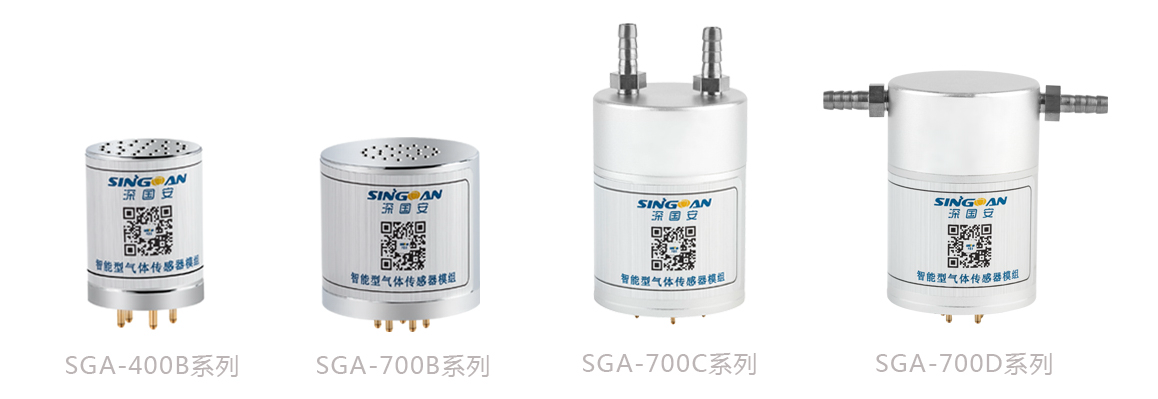

SGA-700-POCL3智能型三氯氧磷氣體傳感器模組又叫智能型三氯氧磷氣體傳感器模塊。是深國安電子為解決客戶對不同氣體、不同量程、不同行業、不同應用需求所研發的一款體積小、重量輕、易于更換使用的跨時代氣體檢測產品。SGA-700-POCL3智能型三氯氧磷氣體傳感器模組不像普通的傳感器那樣：信號?。ㄝ敵鰊A級信號）、一致性差（每個傳感器的輸出值都不同）、易受溫濕度環境干擾（不同溫度輸出的數值都不同）；也不像氣體檢測儀那樣：體積大、價格貴、笨重。
SGA-700-POCL3智能型三氯氧磷氣體傳感器模組的檢測原理為：先將國外原裝進口氣體傳感器進行信號放大、數據處理、智能計算后，再進行全量程三點溫濕度補償，然后再用99.999%純度的標準氣體進行數據校準。因此，體積更小、價格更低、性能更穩定?？蛻糍徺I后，無需任何操作，可直接采集處理后的標準信號，上傳到控制主機、PLC等系統上。方便快捷、節約成本。
SGA-700-POCL3智能型三氯氧磷氣體傳感器模組可直接輸出0-5V之間任意電壓信號（如0-2V、0.4-2V、0-3.3V、0-5V）、或4-20mA電流信號，同時還有TTL串口信號?？蛻艨筛鶕?jù)自己需要，選擇最適合自己的信號采集方式。
因其卓越性能和獨特技術優勢，受到客戶的普遍認可。產品廣泛應用于科研、數據采集、氣體監測、自動化控制、物聯網、移動設備等領域。
二、產品特點
● 可對應500多種可燃及有毒氣體；
● 本質安全型電路設計，可帶電熱拔插操作；
● 體積小、重量輕，易于使用；
● 專業精選、原裝進口，兼容紅外、電化學、催化、半導體等多種傳感器；
● 自帶溫度補償，出廠精準標定，使用時無需再標定；
● 電壓或電壓、及串口信號同時輸出，方便客戶調試及使用；
● 最簡化的外圍電路，生產簡單、操作方便；
● 通訊協議可免費提供，方便數據采集
三、產品參數
檢測氣體 | 三氯氧磷（又叫氯氧化磷、三氯氧化磷、磷酰氯） | ||
量 程 | 0－10、50、100、1000、5000PPM、0-100%LEL（更多量程請來電咨詢） | ||
測量單位 | PPM、%LEL (以檢測氣體而定) | ||
分 辨 率 | 0.1、1PPM、0.1%LEL可選（根據量程和傳感器而定） | ||
檢測原理 | 電化學、PID光電離子式、催化燃燒、半導體 | ||
輸出信號 | 電壓信號：0-5VDC之間任意點 電流信號：4-20mA TTL串口信號 | ||
設計標準 | GB50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 | ||
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d”》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | ||
數字信號格式 | 數據位：8 停止位：1 校驗位：無 | ||
工作電壓 | 5V±1% | 外殼材質 | 鋁合金 |
精 度 | ≤±3% | 防爆等級 | 本質安全型 |
響應時間 | ≤30S（T90） | 防護等級 | IP65 |
重 復 性 | ≤±2% | 預熱時間 | 30S |
線性誤差 | ≤±2% | 輸出接口 | 7PIN |
零點漂移 | ≤±1%（F.S/年） | 波 特 率 | 9600 |
工作溫度 | ～+50℃(特殊要求請咨詢) | 安裝方式 | 7腳拔插式 |
工作濕度 | ≤95%RH無結露 | 重 量 | 100g |
工作壓力 | 86～106Kpa | 設計壽命 | 2～5年（根據傳感器而定） |
功 耗 | ≤50mA(催化≤100mA) | 尺 寸 | Φ33.5*31mm (引腳除外) |
四、注意事項
智能型氣體傳感器模組設計有7只管腳，采用插拔方式安裝在傳感器插座上，為保證連接可靠，應當選擇使用專用插孔。插孔應當按管腳對應方式布置，插孔應當垂直安裝，焊接牢固。根據用戶的特殊要求，可以不使用管腳拔插方式，而采用外部引線方式，引線型號為ZR-BVR0.75，線長一般不超過150mm。在非防爆場所，可以帶電熱插拔。在有防爆要求的工作現場，安裝前，必須關閉傳感器所連接設備的電源。
